اینورتر ال اس مدل IP5A از ۵/۵ تا ۴۵۰ کیلووات (تک فاز و سه فاز)

اینورتر ال اس سه فاز سری ip5 جزو پر کاربرد ترین اینورتر های کمپانی ال اس است که مشخصات کامل آن همراه با کاتالوگ اینورتر ال اس و قیمت اینورتر ال اس می توانید در سایت بازرگانی الکترواتکال ، نمایندگی اینورتر ال اس مشاهده فرمایید.

تاریخچه شرکت  LS:

شرکت LS Electric، اولین کمپانی عرضه کننده درایوهای فرکانس متغیر در کشور کره جنوبی است؛

گروه LS در سال ۱۹۳۶ تاسیس شد و با راه اندازی نخستین شرکت زیر مجموعه این گروه، به نام جانگهانگ اسملتر باز می گردد؛

گروه ال اس در سال ۲۰۰۳ از گروه LG جدا شد و توسط خانواده کو (موسس گروه LG) تشکیل شد؛

در حال حاضر گروه ال اس با بیش از ۱۰۰ شرکت تابعه در ۲۵ کشور جهان فعالیت می کند؛

هولدینگ ال اس در حوزه های مختلف شامل کابل های مخابراتی و برق، تجهیزات الکتریکی، اتوماسیون صنعتی، ذوب و پالایش مس و مدیریت سرمایه گذاری، توزیع ال ان جی و ال پی جی فعالیت می کند و در کاربردهای مختلفی مانند آسانسورها، جرثقیل، صنایع فولاد، تهویه مطبوع و تصفیه خانه های آب استفاده می شود.

در ساخت درایورهای LS الکتریک به صورت کاملا سختگیرانه معیارهای کیفی، محیطی و بسیاری از مقررات بین المللی دیگر رعایت می‎شود؛

این شرکت با استفاده مداوم از فناوری های جدید و نیازهای پنهان مشتریان بالقوه ، در حال گسترش سهم بازار خود فراتر از مرزهای کره جنوبی می‌باشد.

شعار اصلی شرکت LS الکتریک پیش‌روی به سمت آینده‌ای جدید از طریق نوآوری‌هایی که بیش از انتظارات مشتریان است می‌باشد؛

در ادامه اطلاعات در مورد اینورتر ال اس(LS) در اختیار شما قرار میدهیم.

معرفی اینورتر ال اس

اینورتر LS یکی از اولین سریهای کنترل دور است،که در کشور کره جنوبی توسط کمپانی LS پا به عرصه صنعت درایو نهاد؛

اینورتر ال اس تکفاز یا سه فاز است که جهت برخورداری از عملکرد و کیفیت مناسب در صنعت و همچنین داشتن قیمتی مناسب نسبت به کیفیت و به لحاظ تنوع در عرضه توانسته است جایگاه ویژه ای را در صنایع مختلف کشور به خود اختصاص دهد؛البته به دلیل نوسانات ارز قیمت اینورتر ال اس در ایران روند صعودی داشته است.

اینورتر LS یکی از برندهای معروف و شناخته شده در کشور ایران و حتی در جهان  است و بازرگانی الکترواتکال با ۲۵ سال سابقه نمایندگی اینورتر ال اس است.

اینورتر ال اس سه فاز سری IP5A

کنترل دور موتور یا همان اینورتر ال اس IP5A، مخصوص کاربری پمپ و فن طراحی شده اند و دارای فانکشن های تخصصی برای این دو کاربرد می باشد؛

• از این مدل درایو همچنین می توان برای کاربردهای HVAC استفاده کرد.
• این مدل اینورتر ال اس سه فاز دارای انرژی سیوینگ و بازدهی بسیار خوبی می باشد.
• درایو ال اس IP5A، بسیار کاربر پسند بوده و تعمیرات و نگهداری آنها آسان می باشد.
• اینورترهای سری IP5A دارای یک کی پد کاربرپسند با کنترل بسیار آسان می باشد.
• این اینورترها دارای سیستم PID CONTROL بوده و قابلیت کنترل همزمان تا ۸ پمپ را بدون نیاز به کنترلر یا PLC خارجی دارا می باشد (برای کاربردهای بوستر پمپ).

نکته: امکان کنترل همزمان تا ۸ پمپ به این معنا نیست که همه ۸ پمپ به یک اینورتر وصل می شوند، بلکه به این معنا است که هر کدام از پمپ ها درایو مخصوص به خود را دارند و یکی از اینورترها به صورت مستر عمل کرده و کنترل بقیه اینورترها را در دست می گیرد.

اینورترهای مدل IP5A برند LS در ۳ محدوده ولتاژی با توان های مشخص به شرح زیر تولید می شوند:

1. ورودی سه فاز ۲۰۰~۲۳۰ ولت و توان ۰.۷۵ الی ۳۰ کیلووات
2. ورودی سه فاز ۳۸۰~۴۸۰ ولت و توان ۰.۷۵ الی ۴۵۰ کیلووات
3. ورودی سه فاز ۵۲۵~۶۰۰ ولت و توان ۵.۵ الی ۱۱۰  کیلووات

از بین ولتاژهای تولیدی فوق، آیتم اول و دوم در بازار ایران به فروش می رسد؛ برای کاربردهای ورودی تکفاز ۲۲۰ ولت (اینورتر ال اس تکفاز) از آیتم اول استفاده می شود.

مشخصات فنی اینورتر ال اس IP5A

مشخصات فنی ذکر شده برای ردیف ولتاژی آیتم های ۱ و ۲ می باشد. آیتم ۳ به دلیل اینکه وارد ایران نمی شود ذکر نشده است؛

کاتالوگ اینورتر ال اس را نیز می توانید در بخش کاتالوگ ها مشاهده فرمایید.

• مد کنترلی V/F
• مد کنترلی گشتاور حلقه باز (SVC) SENSORLESS VECTOR CONTROL
• دارای بلوک جبران گر لغزش
• دارای کنترلر PID CONTROL پیشرفته (Pre-PID, Dual-PID)، در اینجا برای کاربری پمپ و فن از PID کنترل اولیه برای ثابت نگه داشتن روغن، فلو و فشار و مد SLEEP و WAKE-UP استفاده می شود و از PID کنترل دوم برای نیازمندی های دیگر پروژه.
• امکان تنظیم فرکانس با استفاده از سیگنال آنالوگ جریانی و ولتاژی، پالس، PID خارجی، و به صورت دیجیتال (کی پد)
• قابلیت روشن کردن درایو از طریق کی پد، ترمینال و شبکه
• دارای تنظیمات مربوط به کنترل چندین موتور، حداکثر تا ۸ موتور بدون نیاز به کنترلر خارجی (مصارف بوستر پمپ و غیره)
• دارای پورت اتصال یونیت ترمز (یونیت ترمز به صورت آپشنال خریداری می شود و در داخل درایو وجود ندارد.)
• امکان اتصال چوک یا راکتور DC به صورت آپشنال برای درایو تا توان ۹۰ کیلووات
• دارای کی پد کاربرپسند با کنترل بسیار آسان و امکان انتخاب واحد های مختلف اندازه گیری بر روی صفحه نمایش دیجیتال آن
• نمایش زمان مصرف قطعات اینورتر بر روی صفحه نمایش کی پد، لذا کاربر می تواند در سررسید مقرر نسبت به تعویض قطعات فوق اقدام کند.
• دارای پورت ارتباطی RS485 داخلی
• دارای حالت کاری SLEEP و AWAKE برای کاهش مصرف برق
• دارای فانکشن Pre-Heating داخلی جهت جلوگیری از آسیب دیدن موتور و اینورتر بر اثر رطوبت
• دارای فانکشن Flying Start، زمانیکه تعداد بیشتر از یک فن به اینورتر متصل است و یا اینکه یک بار با اینرسی بالا به درایوو وصل است، چنانچه قطعی برق به صورت لحظه ای اتفاق بیفتد درایو سرعت موتور را بعد از این استپ لحظه ای محاسبه می کند و موتور را طوری راه اندازی می کند که شوک الکتریکی و مکانیکی به سیستم وارد نشود.
• پشتیبانی از انواع شبکه های صنعتی مانند :Profibus, DeviceNet, Modbus TCP, LonWorks  BACnet,LS485/MODBUS-RTU, MODBUS-TCP,Metasys_N2, CCLink,  CANopen

• (آپشنال: باید کارت شبکه (کارت آپشن) جداگانه خریداری شود.)

• دارای حالت خودکار انرژی سیوینگ که در زمان تغییر بار میزان اتلاف انرژی را به حداقل می رساند.
• مدیریت سیستم در زمان قطع لحظه ای برق، در زمان قطع و وصل لحظه ای برق انرژی مکانیکی باقیمانده در بار را به عنوان منبع توان استفاده می کند.
• استپ ایمن، در زمان قطع لحظه ای برق، از استپ ناگهانی بار جلوگیری می کند و با استفاده از انرژی برگشتی بار به عنوان منبع توان بار را به صورت نرم استپ می کند.
• دارای الگوریتم کاهش جریان نشتی
• دارای الگوریتم flux breaking (باعث کاهش زمان شیب منفی می شود.)
• تغییر فرکانس حامل به صورت اتوماتیک (با در نظر گرفتن دمای محیط به صورت اتوماتیک مدولاسیون فرکانس حامل را تنظیم می کند.)
• دارای فانکشن های حفاظتی اضافه تر نسبت به مدل های دیگر نظیر استپ ایمن و pre-excitation موتور
• دارای فن خنک کننده و قابلیت on/off کردن فن به صورت دستی، استفاده از فن خارجی نیز امکان پذیر است.
• دارای قابلیت تحمل اضافه بار تا ۱۱۰ درصد توان نامی به مدت یک دقیقهقابلیت مانیتورینگ و کنترل توسط PC یا کامپیوتر از طریق نرم افزار (Drive View)
• فرکانس خروجی ۰.۰۱ تا ۱۲۰ هرتز
• دارای IP20 و IP00
• قابلیت تنظیم کردن گشتاور راه اندازی درحالت دستی یا اتوماتیک
• دارای ۸ ورودی دیجیتال (M1~M8)
• دارای ۴ خروجی دیجیتال قابل برنامه ریزی
• دارای ۲ ورودی آنالوگ (ولتاژی و جریانی)
• دارای ۴ خروجی آنالوگ
• دارای یک ورودی پالس تا ۱۰۰ کیلوهرتز
• دارای ورودی سنسور دمایی NTC/PTC
• دارای یک کانال خروجی رله ای دو کنتاکت
• قابلیت تحریک ورودی های دیجیتال به هر دو صورت PNP & NPN

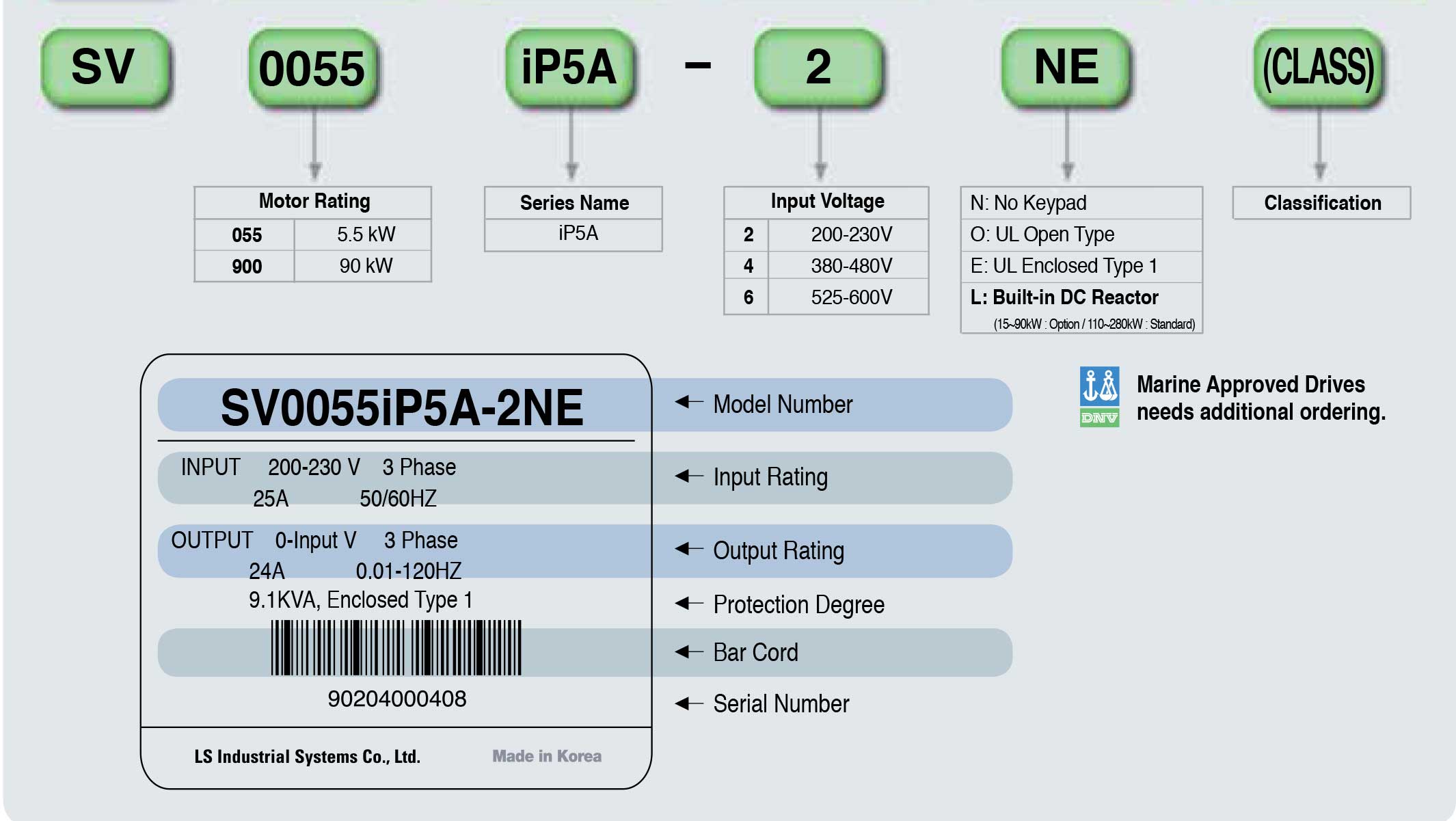

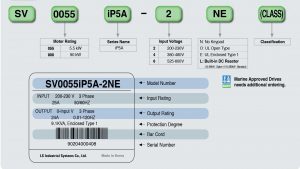

کد شناسایی اینورترهای ال اس IP5 :

جدول مشخصات فنی اینورترهای ال اس IP5 :

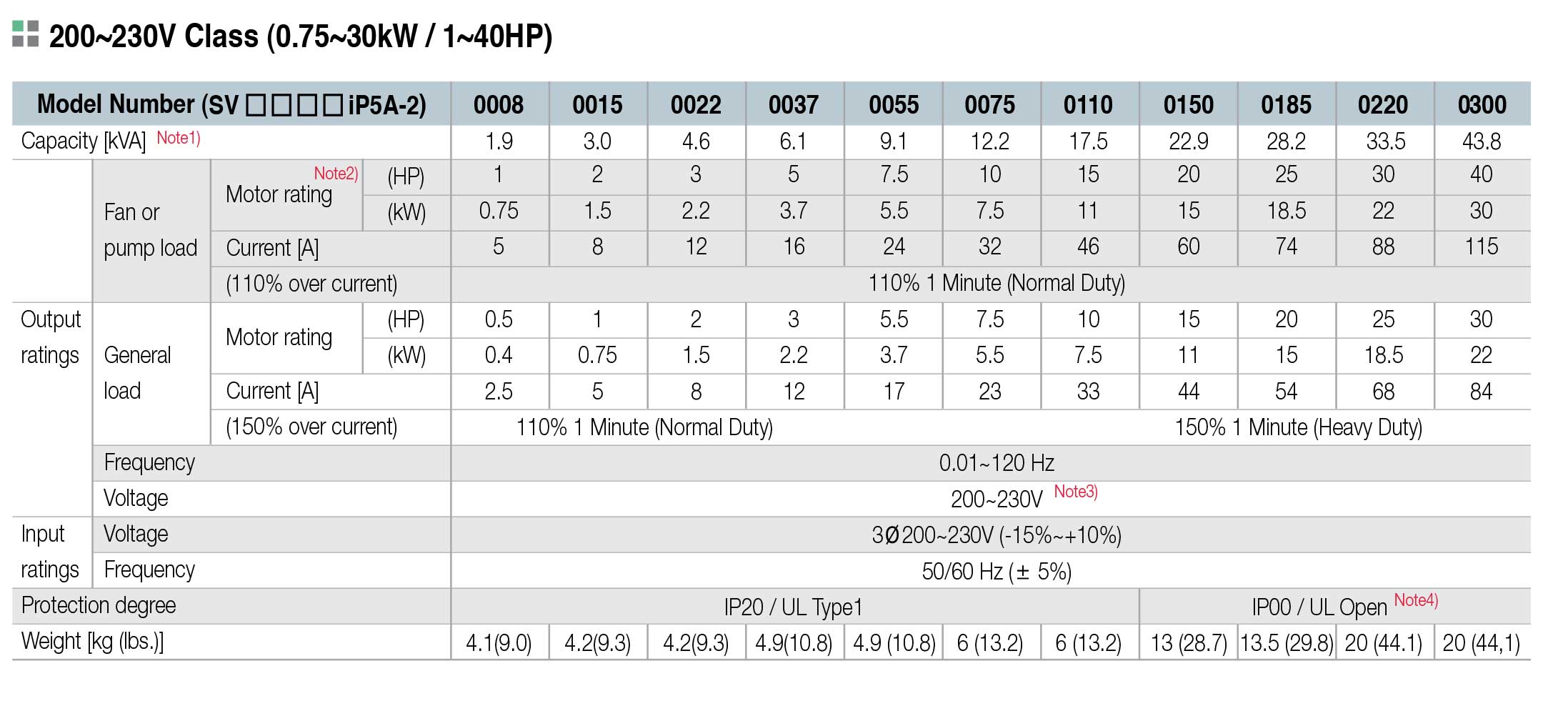

• اینورترهای IP5-2 تکفاز  (۰.۷۵ الی ۳۰ کیلووات)

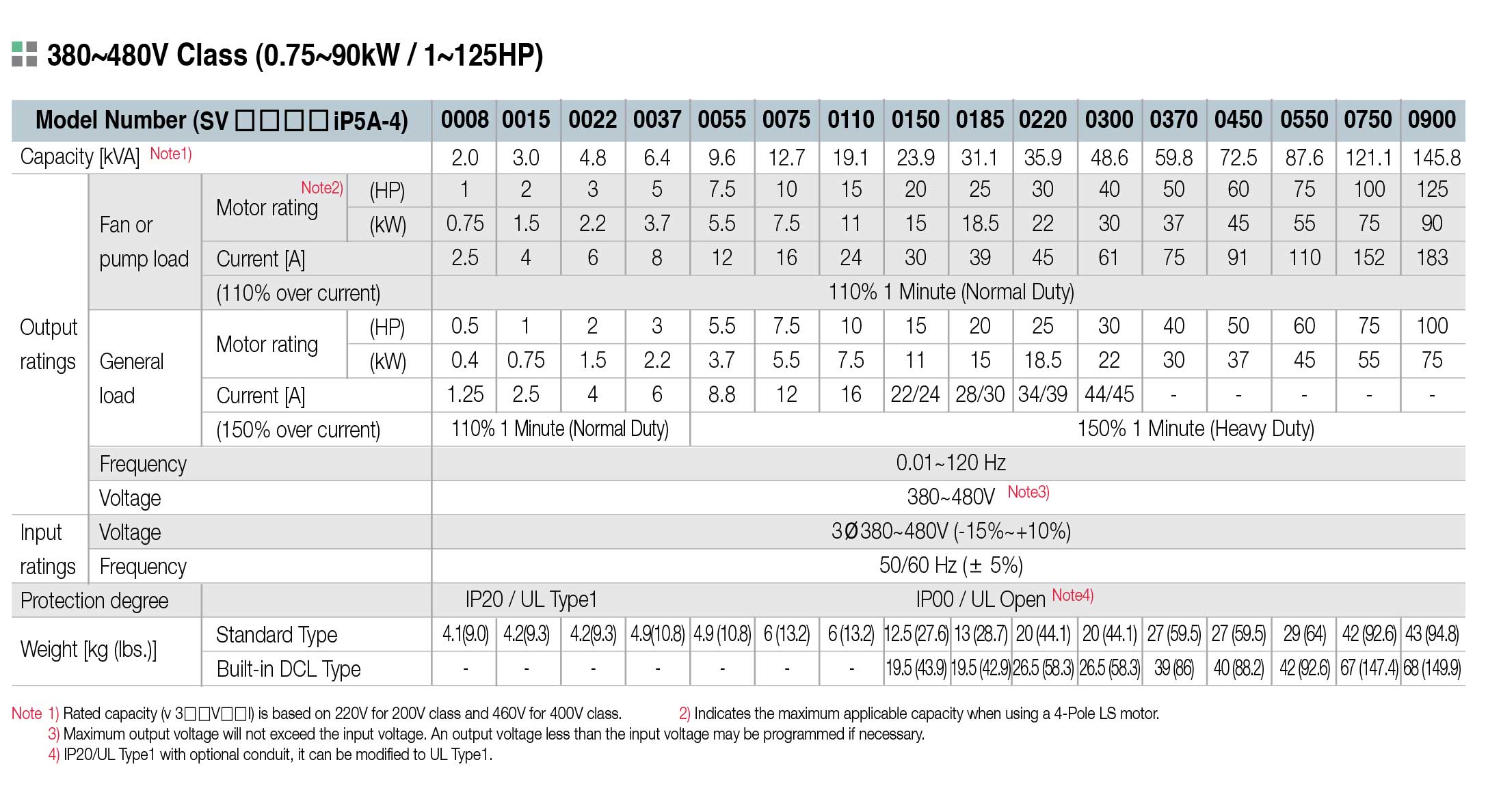

• اینورترهای IP5-4 سه فاز  (۰.۷۵ الی ۹۰ کیلووات)

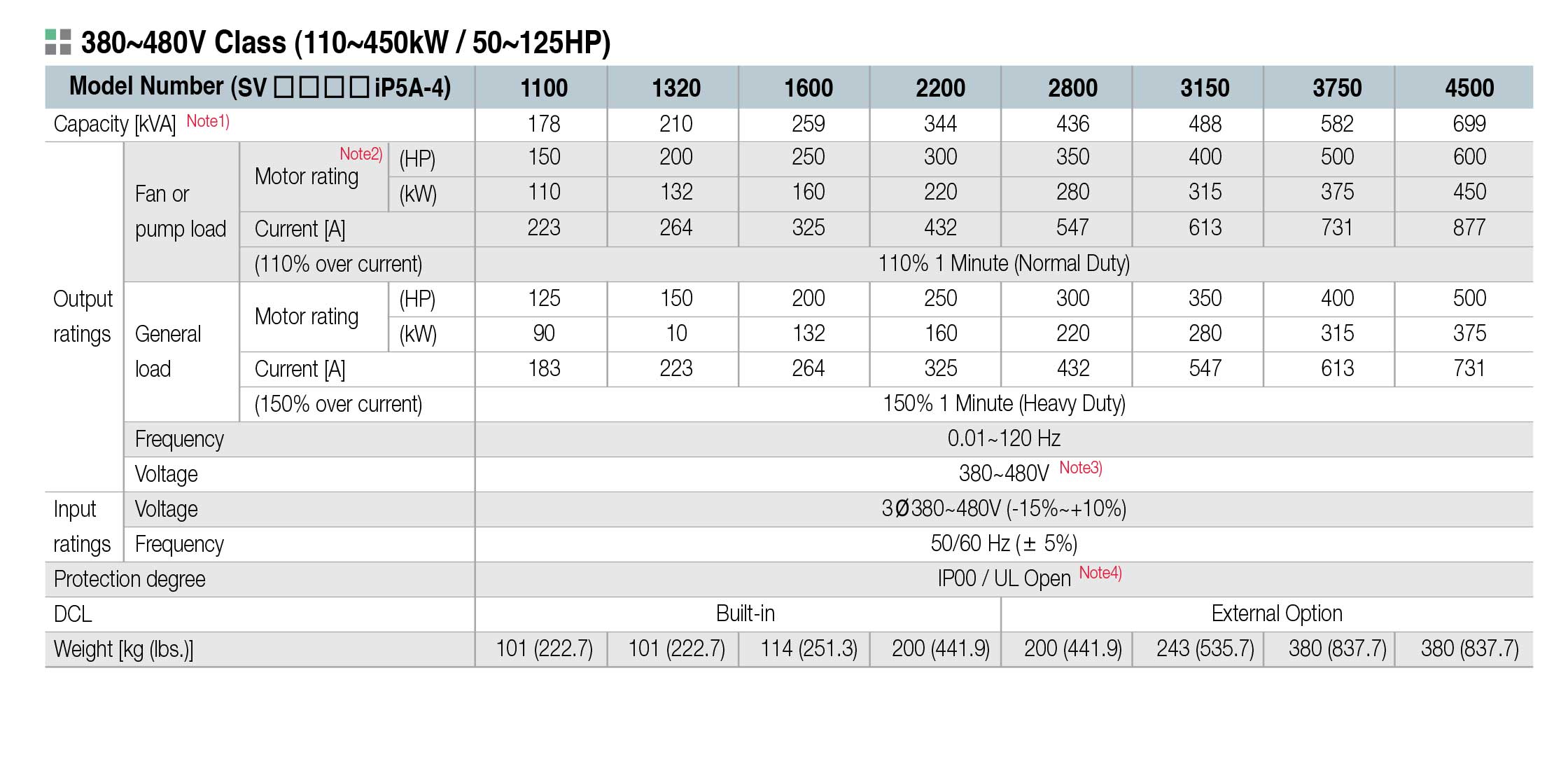

• اینورترهای IP5-4 سه فاز  (۱۱۰ الی ۴۵۰ کیلووات)

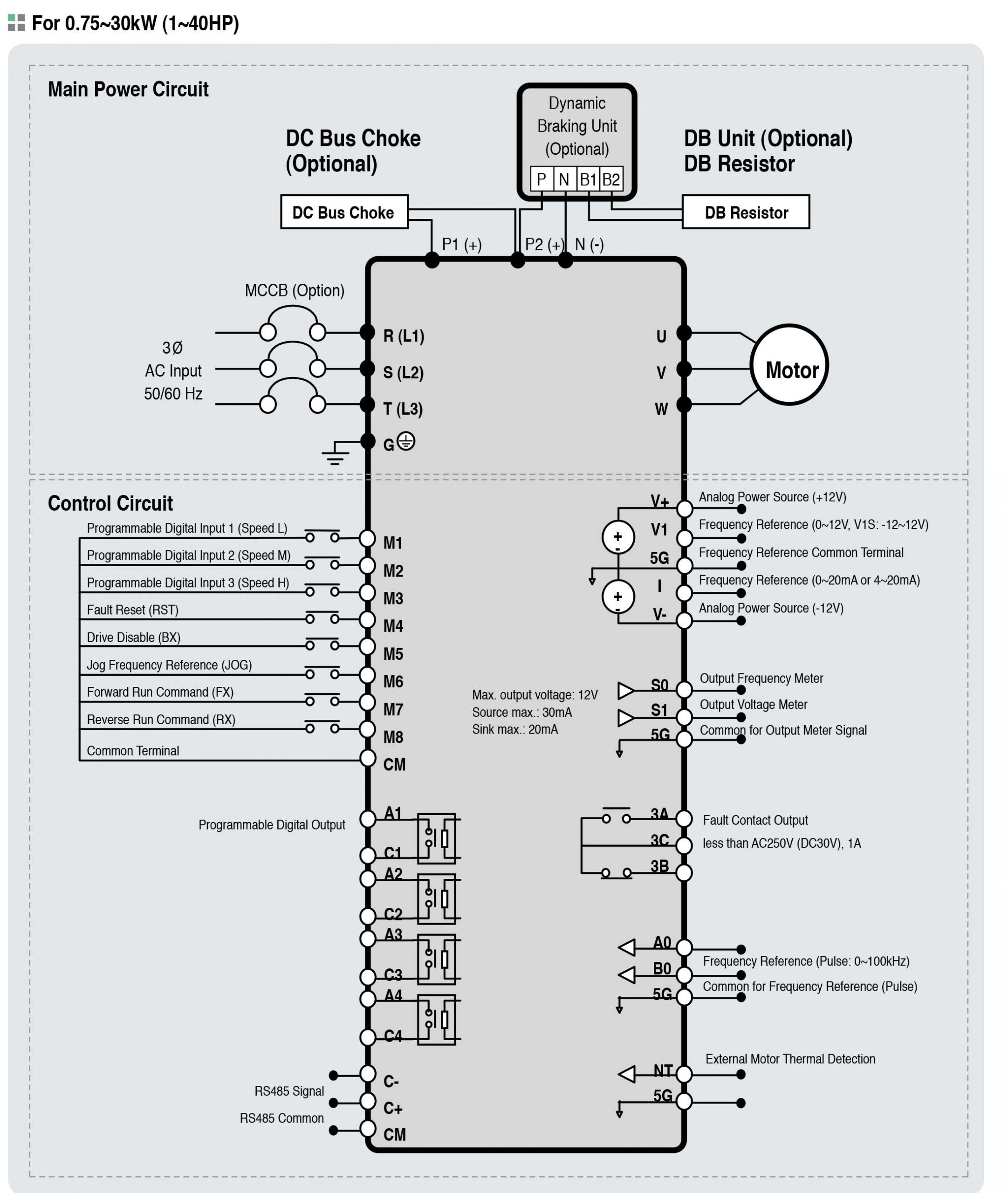

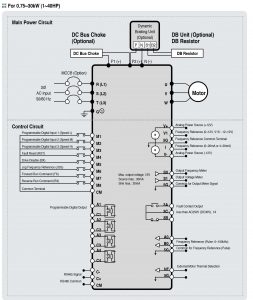

سیم بندی اینورترهای ال اس IP5 :

در بخش کاتالوگ های این صفحه می توانید به کاتالوگ اینورتر ال اس دسترسی داشته باشید.

نکات لازم برای سیم بندی اینورتر ال اس ip5

• ساختار ترمينال ها با توجه به توان دستگاه متفاوت است
•  در ورودي و خروجي اينورتر ها از سيم هايي با اندازه لازم استفاده نماييد
•  جهت نصب ولوم خارجي جهت تغيير فركانس ،از ولوم يك كيلو اهم استفاده نماييد
•  ولوم بايد به ترمينال هاي VR,V1,CM متصل شود
•  براي سيم بندي برق ورودي از سر سيم هاي حلقوي با پوشش عايق استفاده نماييد
•  از ريختن تكه هاي سيم در داخل اينورتر خودداري فرماييد.

کاربرد اینورتر ال اس ip5

LS IP۵A از مدل های تولیدی با کاربرد سنگین کمپانی LS می باشد که از ۵,۵ کیلووات الی ۴۵۰ کیلووات تولید می شود؛

کاربرد اصلی اینورتر ال اس IP۵A برای پمپ های صنعتی و فن های صنعتی می باشد؛

و برای استفاده بهتر از درایو ال اس IP۵A برنامه sleep wake up برای این اینورتر کره ای استفاده می شود؛

اینورتر ip5 ال اس همچنان می تواند برای کاربری های غیر از پمپ و عمومی نیز مورد استفاده قرار بگیرد.: مانند هواسازها و کمپرسورها و دستگاه های صنعتی.

اینورتر ip5 ال اس بهترین گزینه برای صنعت آب و فاضلاب می باشد؛

که توانایی کنترل هر نوع پمپ را دارا می باشد و می تواند چند نوع اینورتر پمپ را با هم دیگر کنترل کند؛

پمپ های صنعتی کیلو وات بالا، فن های صنعتی و کیلو وات بالا، اینورتر های IP5A و H100 مختص به کاربرد های فن و پمپ هستند.

جدول اینورتر ال اس IP5

سوالات مهم راجع به اینورتر

فرق اینورتر و درایو چیست؟.

همه واژه های “اینوتر” – “درایو” – “کانورتر” –  “VFD ” یا “3VF”   به صورت محاوره ای به دستگاهی که کنترل دور الکترموتورهای القایی را انجام میدهند گفته میشود  هرچند از نظر علمی و ترجمه تحت لفظی هرکدام از آنها میتوانند معانی متفاوت و دیگری داشته باشند.

مزایای استفاده از اینورتر برای کنترل دور موتور چیست؟.

• کاهش جریان راه اندازی الکتروموتور
• راه اندازی نرم الکترموتور با شتاب دلخواه
• امکان توقف نرم با شتاب دلخواه
• کاهش شدید اسطهلاک ادوات مکانیکی
• صرفه جویی در مصرف انرژی به خصوص در کاربری های مثل پمپ و فن
• حفاظت کامل و پیشرفته الکترموتور و بار
• اصلاح ضریب قدرت الکتروموتور در شبکه برق ورودی
• دسترسی به توابع پیشرفته ای جهت افزایش کارایی الکترموتور در فرآیندهای صنعتی
• امکان مانیتورینگ و کنترل پیشرفته پارامترهای الکتریکی الکترموتور
• و غیره …

نکاتی که باید موقع انتخاب اینورتر ال اس مورد توجه قرار بگیرند،کدام است؟.

• سطح ولتاژ تغذیه ورودی و نوع اینورتر ال اس تکفاز یا سه فاز بودن آن باید مشخص شود.
• توان و جریان الکتروموتور باید کوچکتر و یا مساوی توان و جریان اینوتر باشد.
• نوع کاربری الکتروموتور که میتواند سنگین و یا نرمال باشد.
• نیازهای خاص فرآیندی و سیستمی، همچون دقت بالا و دقیق در کنترل سرعت، ارتباط با شبکه های صنعتی و غیره …
• اگر دمای محیط نصب اینورتر بیشتر از ۴۰ درجه سانتیگراد باشد باید در انتخاب اینورتر مناسب، مدنظر قرارگیرد.

منظور از کاربری های نرمال و سنگین اینورتر چیست؟.

کاربری هایی نرمال :

کاربریهایی مثل پمپ، فن، هواکش و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی الکتروموتور بیشتر از ۱۲۰ درصد توان نامی الکتروموتور (طی حداکثر زمان ۶۰ ثانیه ) تجاوز نمیکند را کاربریهای نرمال و سبک می نامند.

کاربرهای سنگین :

کاربریهایی مثل جرثقیل، کانوایر، کمپرسور، همزن، آسیاب، سنگ شکن و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی موتور بیشتر از ۱۵۰ درصد توان نامی الکتروموتور (طی حداکثر زمان ۶۰ ثانیه ) تجاوز نمیکند را کاربریهای سنگین می نامند.

چگونه می توان از مدل های مختلف اینورتر ال اس،مدل متناسب خود را انتخاب کرد؟.

به طور کلی برای کاربری های عمومی مدل های IC5, IG5 و S100 متداول ترین مدل های مورد استفاده از اینورترهای LS میباشند؛

البته بستگی به برق تک فاز یا سه فازی که دارید باید تصمیم گیری کنید اینورتر ال اس تکفاز یا اینورتر ال اس سه فاز مورد نیاز شما است؛

اما جهت انتخاب تخصصی و دقیق میتوانید یا با مطالعه مدل های مختلف اینورتر ال اس  در همین صفحه از طریق بخش “اطلاعات بیشتر ”  با مشخصات بیشتر هرکدام از آنها  آشنا شوید تا دستگاه متناسب با نیاز خود را انتخاب نمایید و یا اینکه جهت انتخاب مدل مورد نیاز از مشاوره رایگان کارشناسان تخصصی بازرگانی الکترواتکال استفاده نمایید.

کدام مدل های اینورتر ال اس تکفاز (تک فاز به سه فاز) است؟.

مدل های IC5، IG5, S100

بازرگانی الکترواتکال،نمایندگی اینورتر ال اس پاسخگوی هر سوال دیگر شما در حوزه اینورتر ال اس و به صورت کلی اتوماسیون صنعتی است.

همچنین به کاتالوگ اینورتر ال اس و راهنمای نصب فارسی اینورتر ال اس در بخش کاتالوگ های این صفحه می توانید دسترسی داشته باشید.

نحوه انتخاب اینورتر

برای انتخاب درایو مناسب با کاربری مورد نظرتان شما باید به نکاتی مانند توان الکتروموتور ، برق ورودی دستگاه یعنی تک فاز یا سه فاز بودن آن توجه کرد و نوع کاربری الکتروموتور بعنوان مثال کاربری بالابر دارد یا فن و پمپ، تمامی این نکات کمک می کند که انتخاب درایو ال اس را ساده تر کند؛

همواره توصیه می شود که کیلووات اینورتر را یک پله بالاتر از توان موتور انتخاب نمایید،(ویژه کاربری های سنگین)این نکته در بیشتر برندهای اینورتر پایدار هست.

تعمیر اینورتر ال اس ip5

اینورتر ال اس تکفاز یا سه فاز هیچ تفاوتی از لحاظ کیفیت ندارند و همواره بدون نیاز به تعمیرات سالیان متمادی به کار خود ادامه میدهند و این نکته مثبت این درایو ها می باشد؛

ولی در هر حال شما می توانید برای تعمیر درایو ال اس با بازرگانی الکترواتکال،نمایندگی اینورتر ال اس تماس گرفته و مشاوره دریافت نمایید و همچنین در صورت نیاز به کاتالوگ اینورتر ال اس به صفحه مدل اینورتر مورد نظر خود بروید و در بخش کاتالوگ ها به کاتالوگ اینورتر ال اس دسترسی داشته باشید.

انواع مدل های درایو  LS

اینورتر ال اس تکفاز یا سه فاز در مدل های مختلف وجود دارند از جمله M100, iV5L , iV5 , H100 , S100 , IS7 , IP5A , IC5 , IG5-A , iE5 تولید میشود که متناسب با کاربری مد نظر میتوان مدل متناسب را انتخاب و استفاده نمود.
