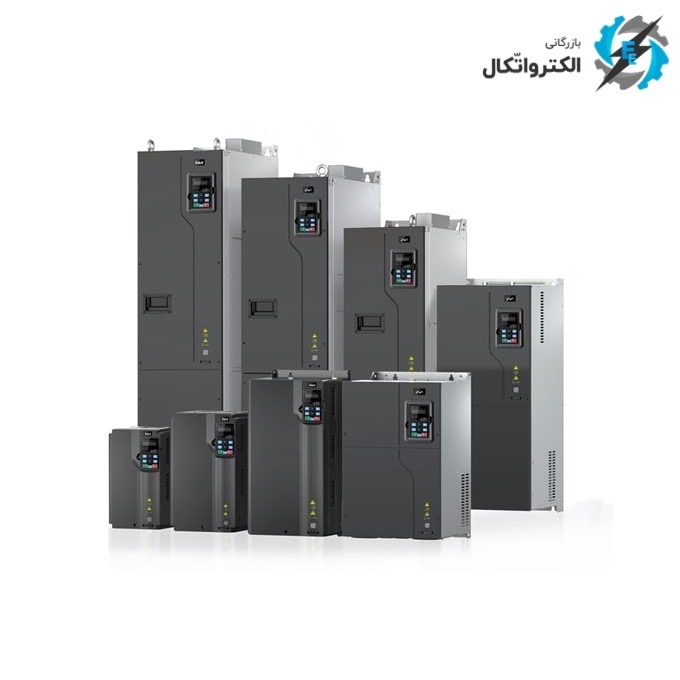

اینورتر اینوت GD270 از ۱/۵ تا ۵۰۰ کیلووات سه فاز

اینورتر چیست و چه کاربردی دارد؟

اینورتر یک مبدل جریان مستقیم به جریان متناوب می باشد به طور یعنی برق AC به DC تبدیل می کند اینورتر اینوت INVT کاربرد های بسیاری از جمله طولانی شدن عمر موتور، کاهش مصرف انرژی، کاهش هزینه برق و تشخیص میزان بار وارده به موتور و دادن جریان به موتور متناسب با همان بار چند مزیت اینورتر اینوت می باشد. اینورتر ها در هرکاربردی که در آن تجهیزات مکانیکی تغذیه شده با موتور وجود دارد، استفاده می شوند. اینورتر اینوت کنترل موتور بسیار دقیقی فراهم نموده در نتیجه سرعت موتور میتواند کاهش و افزایش یافته و یا در مقدار مورد نظر نگه داشته شود. بدین ترتیب به جای استفاده از یک موتور در سرعت ثابت و مصرف بیش از اندازه ی انرژی، فقط انرژی مورد نیاز مصرف می شود.

اینورتر اینوت GD270

اینورتر اینوت GD270 دارای ولتاژ ورودی ۳۸۰ سه فاز می باشد. اینورتر های سری GD270 برند اینوت یک درایو تخصصی برای فن ها و پمپ ها است. این اینورتر برای کاربرد های فن و پمپ بهینه شده است تا استفاده از آنها آسان تر شود. از این سری اینورترها می توان در تصفیه فاضلاب، HVAC، تهویه مطبوع مرکزی، پمپ های آبیاری، برق و سایر صنایع استفاده کرد. سری GD270 درایو اینوت برای کنترل موتورهای القایی AC نا همزمان و سنکرون مغناطیسی دائمی استفاده می شود. این موتورها با تبدیل ولتاژ AC به ولتاژ DC، بانک خازن مدار میانی ولتاژ DC را تثبیت می کند و سپس اینورتر ولتاژ DC را به ولتاژ AC تبدیل می کند که می تواند توسط یک موتور AC استفاده شود. وقتی که ولتاژ مدار از حداکثر مقدار حد فراتر می رود، مقاومت ترمز خارجی به مدار DC میانی برای کاهش مصرف انرژی متصل می شود.

مزیت های اینورترهای اینوت سری GD270 :

• اندازه بهینه سازی شده
• طراحی کتاب شکل، نصب آسان، ساختار محصول فشرده تر
• پشتیبانی از درایو های موتور سنکرون و ناهمزمان
• عملکرد کاربردی پمپ فن یکپارچه (HVAC)
• حداکثر فرکانس خروجی ۰ تا ۴۰۰ هرتز
• تحمل اضافه جریان تا۱۱۰%  به مدت یک دقیقه
• دارای ۲ ورودی و ۲ خروجی آنالوگ، ۵ ورودی دیجیتال، ۱ خروجی رله قابل برنامه ریزی و ۲ رابط قابل توسعه
• قابلیت ترکیب تنظیمات از طریق دیجیتال، آنالوگ، فرکانس پالس، اجرای سرعت چند مرحله ای، PLC ساده، PID و ارتباطات
• امکان ثابت نگه داشتن ولتاژ خروجی هنگام تغییر ولتاژ شبکه
• محافظت در برابر یخ زدگی
• قابلیت کنترل سطح آب
• صرفه جویی در انرژی و راندمان بالا
• پیکربندی انعطاف پذیر
• پشتیبانی از ارتباطات اصلی و توسعه I/O مانند Profifibus-DP، Profifinet، CANopen و غیره
• دارای گارانتی ۲۴ ماهه

کاربرد اینورتر های اینوت سری GD270 در صنایع:

1. ایستگاهای اب و فاضلاب
2. ایستگاه های پمپاژ
3. بوستر پمپ
4. ایستگاه های تقویت فشار گاز
5. تهویه و تبرید
6. برج خنک کننده
7. کمپرسورها
8. شیمیایی و تصفیه
9. فرآیندهای عمومی

ویژگی های اصلی اینورترهای اینوت سری GD270:

1. عملکرد زمان بندی شده
2. حفاظت های تخصصی
3. کنترل PID بهینه شده کاهش مصرف انرژی
4. نمایشگرLCD’LED
5. کارت های توسعه
6. Fire mode

مزایا و کاربرد های اینورترهای اینوت سری GD270:

1. استارت/ استپ اتوماتیک پمپ یا فن در ساعات و تاریخ های منظم و از بیش تنظیم شده
2. تنظیم سرعت یا فشار آب دلخواه برای ساعات مختلف شبانه روز
3. مانیتور سنسورهای مربوط به سطح آب و کنترل متناسب عملکرد پمپ وصدور فوری هشدارهای لازم
4. تشخیص شکستگی لوله آب و اعلام هشدار و فرمان لازم
5. تشخیص و ممانعت از یخ زدگی آب در لوله در مدت توقف پمپ (با نصب سنسور دما)
6. تزریق جریان DC جهت ممانعت از تشکیل شبنم روی بدنه موتور در فصل سرما (در مدت توقف موتور)
7. تمیز کردن اتوماتیک رسوبات درون پمپ با فانکشن Auto-Clean
8. دارای پارامترهای اختصاصی برای ممانعت از کاویتاسیون و ضربات کله قوچی در پمپ ها
9. اعلان هشدار و فالت اختصاصی در صورت تجاوز مقدار فیدبک (فشار، دما،…) از حدود مشخص شده
10. حفاظت Dry pumping برای جلوگیری از کارکرد خشک پمپ، تشخیص بریدن تسمه و….
11. امکان غیرفعال کردن حفاظت Under-Voltage در شبکه های برق ناپایدار
12. قابلیت اتصال سنسور دماییPT100/PT1000
13. کنترل سریع و دقیق فشار، دبی، دما و… با قابلیت PID حرفه ای
14. قابلیت Sleep/Wakeup بر اساس فرکانس یا فشار
15. تنظیم هوشمند خروجی جهت مینیمم کردن مصرف انرژی در پمپ و فن
16. امکان نصب کیپد جداشونده دستگاه روی درب تابلو
17. دارای نمایشگر گرافیکی LCD (آپشن)
18. امکان افزودن انواع کارت رله و I/O های دیجیتال و آنالوگ
19. قابلیت تجهیز به انواع شبکه های ارتباطی پیشرفته: PROFIBUS-DP’ Ethernet’ PRPFINET’ ۴G lo T Card’ CANopen’ Master/Slave card
20. مد اضطراری( آتش نشانی) برای نادیده گرفتن هرگونه فالت یا دستور توقف

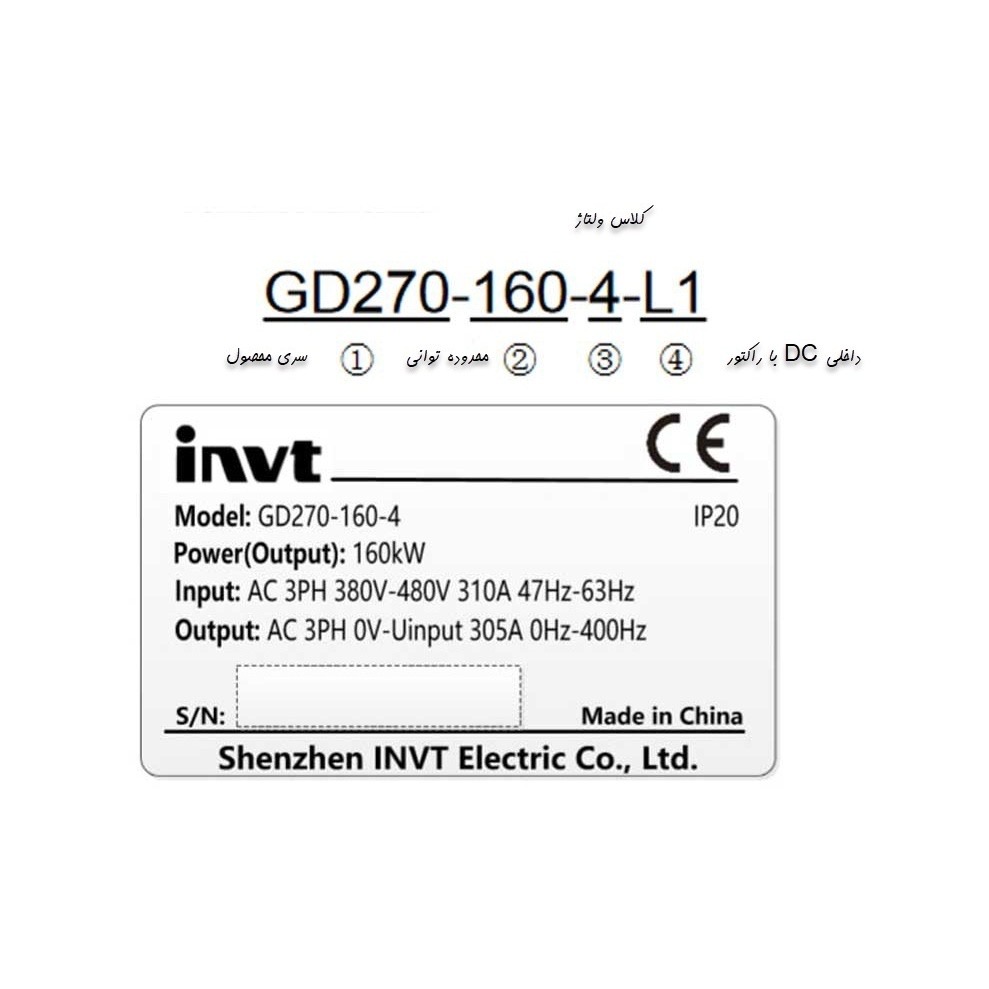

کد خوانی اینورتر اینوت سری GD270

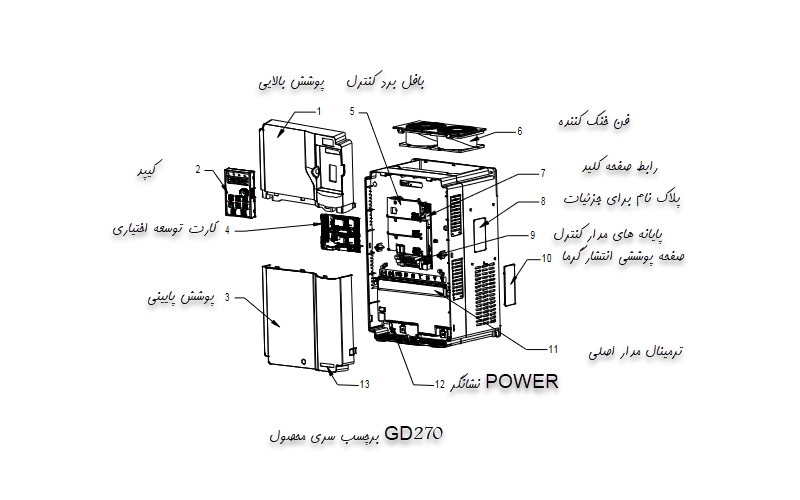

اجزای مختلف اینورتر اینوت سری GD270

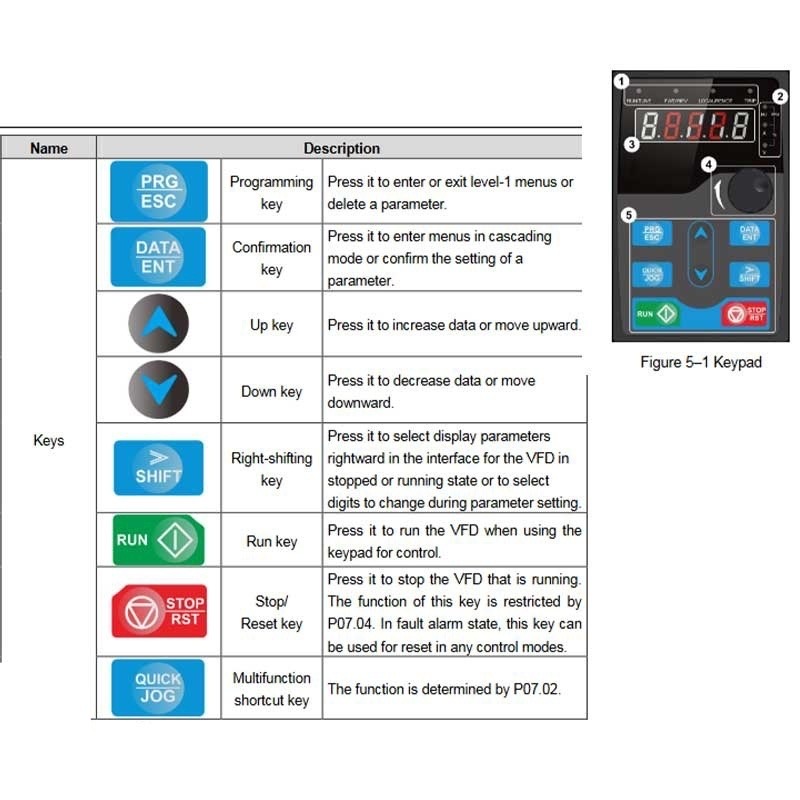

کی پد اینورتر اینوت سری GD270

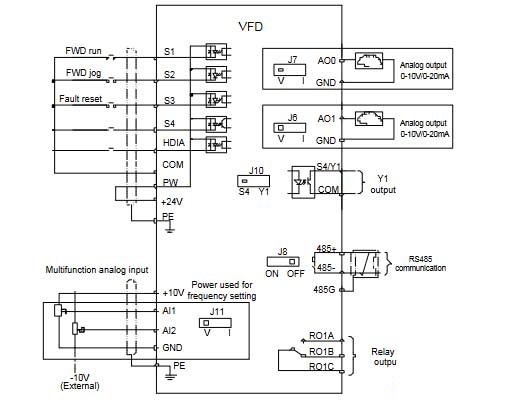

شماتیک فنی ورودی و خروجی های فرمان اینورتر اینوت GD270
