شرکت دیزل ساز نماینده انحصاری پنتاکس در ایران می باشد که انواع اینورتر پنتاکس را تحت لیسانس پنتاکس ایتالیا در ایران تولید و عرضه می نماید.
همچنین بازرگانی الکترواتکال به عنوان نمایندگی فروش اینورتر پنتاکس DSI-400 این محصول را در سراسر ایران به فروش می رساند و شما می توانید برای دریافت مشاوره و راهنمایی برای خرید انواع اینورتر از جمله خرید اینورتر پنتاکس با کارشناسان فروش بازرگانی الکترواتکال در تماس باشید.
امروزه سیستم های کنترل دور موتور، VFD یا اینورتر برای کنترل انواع پمپ ها و در بسیاری از کاربردهای دیگر در صنعت استفاده می شوند و کاربردهای وسیعی دارند؛به همین دلیل کمپانی پنتاکس دست به تولید طراحی اینورتری زده که امروز به اسم اینورتر پنتاکس DSI-400 می شناسیم. که نقش مهمی در صرفه جویی مصرف انرژی و کنترل فرآیند دارند.
.

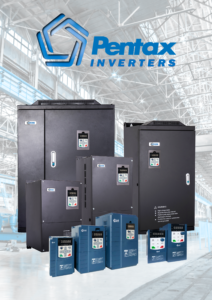

معرفی انواع اینورتر پنتاکس
۱)اینورتر پنتاکس تک فاز (اینورتر پنتاکس dsi 400 – اینورتر پنتاکس dsi 200)
۲)اینورتز پنتاکس سه فاز (اینورتر پنتاکس dsi 200 – اینورتر پنتاکس dsi 400)
اینورتر پنتاکس به صورت کنترل حلقه باز و حلقه بسته میتواند برای بسیاری از کاربردها در صنعت، مورد استفاده قرار گیرد.
انواع ماشینآلات صنعتی، بستهبندی مواد غذایی، انواع الکتروپمپ های آبرسانی، بوستر پمپ ها، صنایع تهویه هوا، جرثقیلها، آسانسورها، آسیابها، انواع کمپرسورها و نوار نقالهها ،همگی مثال هایی هستند که میتوان جهت نصب و راه اندازی و اتوماسیون آن ها از انواع اینورتر پنتاکس استفاده نمود.
گزینه کنترل اسکالر V/F در اینورتر پنتاکس، جهت کنترل انواع الکتروپمپ های آب رسانی، بوستر پمپها، صنایع تهویه هوا و دمنده صنعتی بسیار راهگشاست.
انواع اینورتر پنتاکس در اکثر صنایع از جمله صنایع شیمیایی، غذایی، نساجی، پلاستیک، فلزی، معدنی، پتروشیمی، سیمان، آب و فاضلاب و … مورداستفاده قرار میگیرند و نقش مهمی در کنترل فرآیندهای صنعتی و صرفهجویی در مصرف انرژی را دارند.
اینورتر پنتاکس با نرمافزار بسیار پیشرفته و پارامترهای جامع و کاملی که دارد، انواع الکتروموتورهای سه فاز را در بسیاری از کاربردهای ساده و پیچیده صنعتی، راه اندازی کند.
گشتاور راهاندازی بالا و دقت زیاد در کنترل سرعت ، دو ویژگی خاص اینورتر پنتاکس محسوب می شوند.
کارشناسان فروش الکترواتکال دیتاشیت و کاتالوگ و راهنمای راه اندازی اینورتر پنتاکس dsi 400 و اینورتر پنتاکس dsi200 را به مشتریان ارائه خواهند داد.
مزایای استفاده از اینورتر پنتاکس
راه اندازی نرم و توقف نرم الکتروموتورها
بهینه سازی در مصرف انرژی از طریق کاهش مصرف برق و بازگشت سرمایه بعد از مدتی کوتاه
ایجاد فشار ثابت در پمپ ها و کمپرسورها
قابلیت کنترل سرعت و گشتاور موتور برای کاربردهای مختلف
کاهش تنش های الکتریکی موتور به دلیل راه اندازی و توقف نرم و در پی آن کاهش تنش های مکانیکی موتور که این خود منجر به کاهش هزینه های تعمیرات و نگهداری می شود.
افزایش راندمان خطوط تولید با کنترل دقیق سرعت و گشتاور خط
افزایش طول عمر الکتروموتور و تجهیزات جانبی
امروزه با پیشرفت روز افزون صنعت در اکثر کارخانجات صنعتی برای راه اندازی و کنترل الکتروموتورها از اینورتر استفاده میگردد.

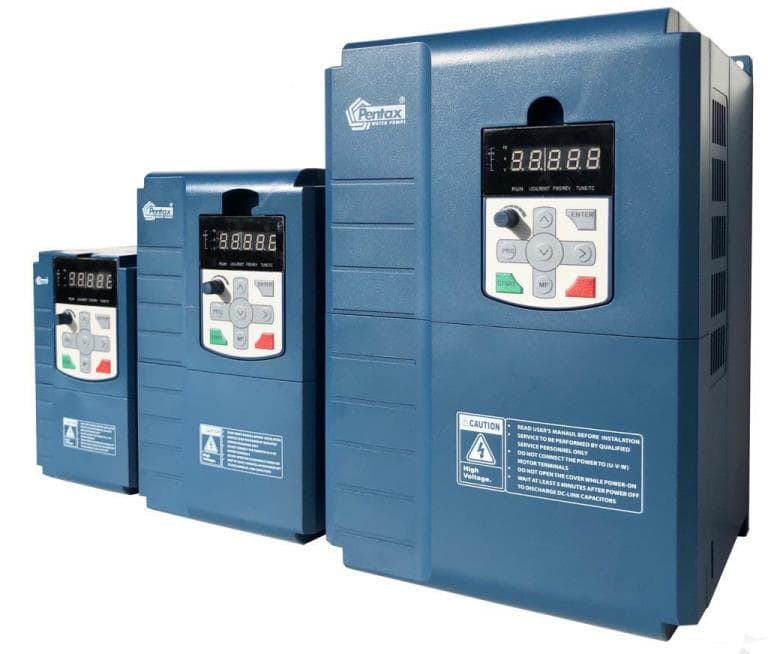

کاربرد انواع اینورتر پنتاکس
از اینورتر پنتاکس برای کنترل دور الکتروموتور سه فاز استفاده می شود، به این ترتیب که ولتاژ و فرکانس ثابت (۳۸۰V/50Hz) شبکه برق توسط اینورتر به ولتاژ و فرکانس متغیر تبدیل شده و به واسطه ی آن سرعت الکتروموتور کنترل می شود.
اینورتر پنتاکس dsi 400 و اینورتر پنتاکس dsi 200 بر اساس زمان قابل تنظیم برای شتاب گیری موتور با راه اندازی نرم الکتروموتور از شوک های جریانی به برق واحد صنعتی جلوگیری می نماید.
همچنین این درایو با توقف نرم در طول زمان تنظیم شده برای توقف موتور از آسیب به موتور و تجهیزات متصل به آن جلوگیری می کند.
با استفاده از اینورتر پنتاکس، سرعت الکتروموتور از صفر تا دور نامی و حتی بالاتر تنظیم میگردد.
از جمله سیستم هایی که در آنها اینورتر استفاده می شود عبارت اند از:
عکس العمل عالی درایو همراه با دقت بالا با استفاده از تکنولوژی پیشرفته
ایجاد فرکانس ۵۰۰ هرتز در سیگنال خروجی اینورتر پنتاکس
پشتیبانی از مدهای کنترلی ولتاژ به فرکانس – فیدبک دار – و بدون فیدبک
استفاده از کنترلر هوشمند PID و بهرهبرداری مناسب در اینورتر پنتاکس
یکی از ویژگیهای اینورتر پنتاکس تهیه و تنظیم شکل موج خروجی و تثبیت آن در لحظاتی که سیگنال شبکه Un Balance است.
دفع اثرات ناشی از جریانهای هجومی و لحظه ای
جلوگیری از آسیب های احتمالی از سمت الکتروموتور در لحظات برگشت انرژی
ولوم تنظیم فرکانس و کنترل دور
حفاظت صفر تا صد الکتروموتور توسط اینورتر پنتاکس در برابر اتفاقات ناشی از شبکه برق
اینورتر پنتاکس چه کاری انجام میدهد؟
همانطور که در تصویر بالا مشخص است ،اتصال سه فاز مستقیما به الکتروموتور سه فاز وصل شده است.
در این حالت، به جهت گشتاور بالای موتور در لحظه استارت و لگد زدن آن، عمر مفید الکتروموتور کوتاه شده و پس از گذشت مدت زمانی کوتاه، متعلقات مکانیکی الکتروموتور مانند پایه ها و بلبرینگ آسیب خواهند دید، که این خود باعث افزایش هزینه های نگهداری و تعمیرات خواهد بود.
از طرفی جریانهای هجومی که در لحظات استارت موتور نمایان میشوند، نرخ مصرف برق سیستم را به شدت بالا خواهند برد.
استفاده از انواع اینورتر پنتاکس برای کمپرسور
یکی از موارد استفاده اینورترهای پنتاکس راه اندازی و کنترل سرعت موتور انواع کمپرسورها می باشد.
در کمپرسورهایی که موتورهای توان بالا دارند به دلیل اینکه جریان راه اندازی موتور بسیار بالا می باشد، برای تثبیت فشار کمپرسور، موتور خاموش و روشن نمی شود بلکه کمپرسور به حالت Load و Unload می رود.
یعنی زمانیکه نیاز به تولید هوای فشرده نمی باشد، کمپرسور Unload می شود و زمانیکه نیاز باشد Load می شود. اینکار باعث استهلاک مکانیکی بالا و هدر رفتن انرژی خواهد شد.
با استفاده از اینورتر می توان علاوه بر تغییر سرعت موتور و ایجاد فشار ثابت در کمپرسور، زمانیکه نیاز به تولید نمی باشد، موتور را استپ نموده و هر زمان لازم شد دوباره استارت کرد.
مزایای استفاده از اینورترهای پنتاکس برای کمپرسورها
راه اندازی نرم موتور کمپرسور با جریان بسیار کمتر از جریان نامی
حذف حالت Load و Unload کمپرسور
تغییر سرعت موتور کمپرسور متناسب با میزان مصرف
ثابت نگه داشتن فشار خروجی کمپرسور توسط سیستم PID و تنظیم دور موتور
کاهش مصرف انرژی بخاطر تنظیم دور موتور و حذف حالت Unload
حذف ضربات شدید کمپرسور هنگام راه اندازی و Load و Unload
افزایش طول عمر کمپرسور و کاهش هزینه های نگهداری و تعمیرات

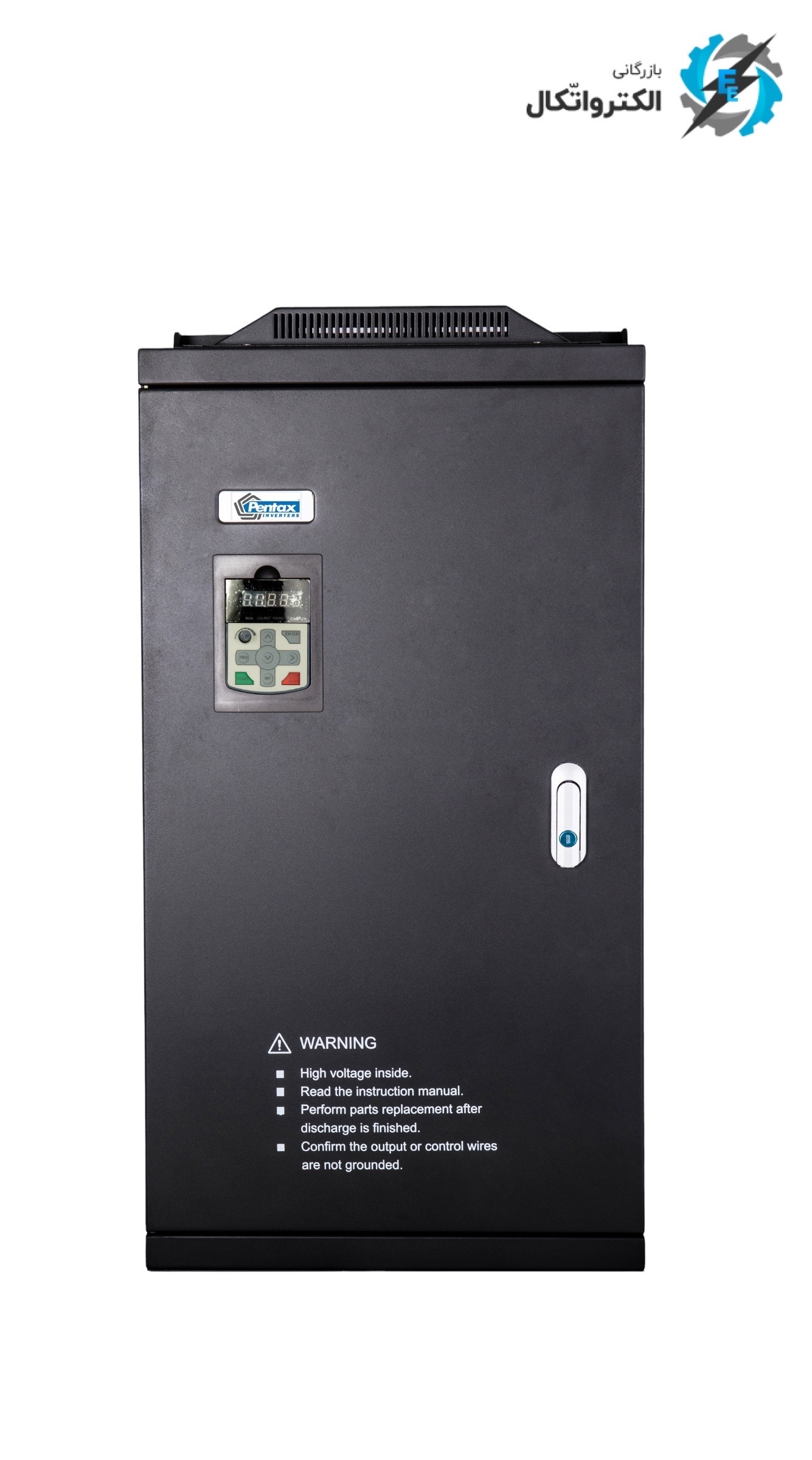

اینورتر پنتاکس DSI 400
کنترل دور موتور پنتاکس یا اینورتر پنتاکس مدل DSI-400 قابلیت راه اندازی الکترو موتور های سه فاز با برق تک فاز تا توان ۴ کیلو وات را دارا می باشند و این یک حسن و مزیت برای اینورتر های پنتاکس می باشد که می توان از آن ها به عنوان مبدل تک فاز به سه فاز در کارگاه هایی که به برق سه فازدسترسی ندارند، استفاده کرد.
همچنین اینورتر های پنتاکس سه فاز توانایی راه اندازی الکتروموتور تا توان ۴۰۰ کیلووات را دارا می باشند.
مشخصات فنی اینورتر پنتاکس dsi 400
عملکرد اینورتر پنتاکس
عملکرد دقیق با تکنولوژی کنترل برداری پیشرفته برای کنترل موتور آسنکرون و موتور سنکرون با راندمان بسیار بالا
حداکثر فرکانس
۰ تا ۵۰۰ هرتز
فرکانس سویچینگ (کریر)
۰.۵ تا ۱۶ کیلوهرتز فرکانس کریر به طور خودکار با توجه به ویژگی های بار تنظیم می شود.
مد کنترل
کنترل برداری حلقه باز – کنترل برداری حلقه بسته – V/F کنترل
کنترل PID
دارد
تنظیم ولتاژ بصورت خودکار
اینورتر می تواند ولتاژ خروجی را به طور خودکار در صورت تغییر ولتاژ شبکه، ثابت نگه دارد.
کنترل اضافه ولتاژ و اضافه جریان
اینورتر می تواند به طور خودکار مقدار ولتاژ یا جریان را محدود کند و مانع از وقوع خطای اضافه ولتاژ یا جریان در طی فرایند راه اندازی شود.
محدودیت تغییر جریان سریع
با به حداقل رساندن خطای اضافه جریان، حفاظت از عملکرد عادی اینورتر را حفظ می کند.
محدودیت گشتاور و کنترل
به طور خودکار گشتاور را در حین عملیات محدود می کند، جلوگیری از اضافه جریان های پی در پی در حالت حلقه بسته
قطع لحظه ای برق بدون توقف موتور
هنگامی که برق بصورت لحظه ای قطع می شود، ولتاژ کاهش یافته از طریق انرژی برگشتی بار جبران می شود، که می تواند اینورتر را برای مدت کوتاه روشن نگه دارد.
محدودیت جریان لحظه ای
برای اینکه اینورتر خطا های اضافه جریان پی در پی ندهد و باعث توقف فرایند نگردد.
پتانسیومتر روی صفحه کلید
مجهز به پتانسیومتر صفحه کلید یا پتانسیومتر کدینگ
قابلیت قفل صفحه کلید
قفل کردن صفحه کلید، محدوده عملیاتی را برای بخشی از دکمه ها برای جلوگیری از خطای عملیاتی تعریف می کند.
توابع حفاظتی
دارای توابع حفاظتی اتصال کوتاه موتور، قطعی فاز ورودی / خروجی، حفاظت در برابر اضافه جریان، حفاظت از اضافه ولتاژ، محافظت در برابر ولتاژ کم، حفاظت اضافه دما و محافظت در برابر اضافه بار
(برای راهنمایی در خرید اینورتر پنتاکس یا اطلاع از قیمت اینورتر پنتاکس می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید.)
راهنمای نصب اینورتر پنتاکس DSI 400
راهنمای نصب اینورتر پنتاکس مدل DSI-400
محل نصب
در محیط سر پوشیده و بدون نور مستقیم خورشید، گرد و غبار، گاز های خورنده و قابل احتراق، دود روغن، بخار، نمک، نصب گردد.
ارتفاع نصب
به صورت استاندارد کمتر از ۱۰۰۰ متر و برای ارتفاع های بالاتر به ازای هر ۱۰۰ متر یک درصد توان اینورتر کاهش می یابد.
دمای محیط
بین دمای منفی ۱۰ درجه تا مثبت ۴۰ درجه سانتی گراد
رطوبت
کمتر از ۹۵ درصد (بدون شبنم و قطرات آب)
لیست خطا های انواع اینورتر پنتاکس
در زمان کار با درایو Pentax ممکن است با خطا هایی مواجه شوید که لیست این خطا ها به شرح زیر می باشد، می توانید در صورت عدم آگاهی در مورد نحوه موجاهه با خطا های درایو Pentax با کارشناسان ما تماس حاصل نموده تا در اسرع وقت مشکل شما را مرتفع نمایند.
درایو پنتاکس دارای ۵۱ هشدار خطا و عملکرد حفاظتی است. هنگامی که خطا اتفاق می افتد عملکرد حفاظتی عمل می کند و خروجی درایو پنتاکس متوقف می شود کنتاکت رله خطا فعال می شود و کد خطا روی صفحه نمایش داده می شود قبل از تماس با بخش خدمات شرکت کاربر می تواند با توجه به دستورالعمل ها نوع خطا را مشخص نماید و کنترل های اولیه را انجام دهد و علت خطا را تجزیه و تحلیل کرده و راه حل مناسب را پیدا کند اگر خطا ناشی از دلایل نامشخص است که قابل رفع نمی باشد لطفا به طور مستقیم با ما تماس بگیرید.
در میان ۵۱ خطای هشداردهنده، خطای شماره خطای هشدار دهنده، خطای شماره ERR22, 22 به اضافه ولتاژ سخت افزار اشاره دارد در اغلب موارد خطای اضافه ولتاژ منبع ولتاژ منجر به خطای ERR22= 22 می شود.
(برای راهنمایی در خرید اینورتر پنتاکس یا اطلاع از قیمت اینورتر پنتاکس می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید.)
خطا شماره یک = ERR01
خطای شماره ۱
کنترل دور موتور Pentax
نام
حفاظت از واحد اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز
کد
NO.1=ERR01
علت
اتصال کوتاه مدار خروجی اینورتر
کابل کشی طولانی بین موتور و اینورتر
اضافه دمای ماژول
شل بودن سیم کشی داخلی اینورتر
مشکل برد کنترل اصلی
عیب برد درایو
اشکال ماژول اینورتر
رفع خطا
خطا ها و اشکالات خارجی را رفع کنید.
فیلتر راکتور در خروجی اینورتر اضافه کنید.
کنترل مجرای هوا، فن و از بین بردن مشکلات موجود
همه سیم های اتصال را کنترل کنید.
با واحد پشتیبانی فنی تماس بگیرید.
خطا شماره ۲ = ERR02
خطای شماره ۲
نام
اضافه کردن جریان شتاب مثبت ACC
کد
NO.2=ERR02
علت
زمان شتاب خیلی کوتاه است.
افزایش مقدار گشتاور یا منحنی V/F نا مناسب است.
ولتاژ پایین
مدار خروجی اینورتراتصال زمین یا اتصال کوتاه
مد کنترل برداری بدون شناسایی پارامتر های موتور
راه اندازی موتور در حال چرخش
افزایش ناگهانی بار در فرایند شتاب افزاینده
انتخاب توان اینورترپایین تر از موتور
رفع خطا
زمان شتاب را افزایش دهید.
افزایش گشتاور دستی یا منحنی V/F را تنظیم کنید.
ولتاژ را در محدوده نرمال تنظیم کنید.
از بین بردن خطا های خارجی اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز
شناسایی پارامتر های موتور
انتخاب مد ردیابی سرعت موتور یا راه اندازی مجدد پس از توقف کامل موتور
لغو افزایش ناگهانی بار هنگام شتاب گرفتن موتور
انتخاب اینورتر پنتاکس تک فاز و درایو پنتاکس سه فاز با توان متناسب با موتور
خطا شماره ۳ = ERR03
خطای شماره ۳
نام
اضافه جریان هنگام شتاب کاهنده Dec
کد
NO.3=ERR03
علت
مدار خروجی اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز اتصال زمین یا اتصال کوتاه
حالت کنترل برداری بدون شناسایی پارامتر های موتور
زمان کاهش سرعت خیلی کوتاه است.
ولتاژ پایین
افزایش ناگهانی بار در فرایند توقف موتور
عدم استفاده از مقاومت ترمز یا واحد ترمز
رفع خطا
خطا های خارجی را از بین ببرید.
شناسایی پارامتر های موتور
زمان کاهش سرعت را افزایش دهید.
ولتاژ پایین
لغو افزایش ناگهانی بار هنگام توقف موتور
نصب واحد ترمز و مقاومت ترمز
خطا شماره ۴ = ERR04
خطای شماره ۴ کنترل دور موتور Pentax
نام
اضافه جریان در سرعت ثابت
کد
NO.4=ERR04
علت
مدار خروجی اینورتر اتصال زمین یا اتصال کوتاه
مد کنترل برداری بدون شناسایی پارامتر های موتور
ولتاژ پایین
افزایش ناگهانی بار
انتخاب توان اینورتر پایین تر از موتور
رفع خطا
خطا های خارجی را از بین ببرید
شناسایی پارامتر های موتور
ولتاژ را در محدوده نرمال تنظیم کنید
لغو افزایش ناگهانی بار
انتخاب اینورتر با توان بالاتر متناسب با موتور
خطا شماره ۵ = ERR05
خطای شماره ۵ کنترل دور موتور Pentax
نام
اضافه ولتاژ در شتاب افزاینده ACC
کد
NO.5=ERR05
علت
واحد ترمز و مقاومت ترمز نصب نشده است
ولتاژ ورودی بالا
اعمال نیروی خارجی به موتور در طول فرایند شتاب
زمان شتاب خیلی کوتاه است
رفع خطا
نصب واحد ترمز و مقاومت ترمز
ولتاژ را در محدوده نرمال تنظیم کنید.
نیروی خارجی راقطع کرده و مقاومت ترمز را تنظیم کنید.
زمان شتاب را افزایش دهید.
خطا شماره ۶ = ERR06
خطای شماره ۶
نام
اضافه ولتاژ هنگام شتاب کاهنده Dec
کد
NO.6=ERR06
علت
ولتاژ بالا
اعمال نیروی خارجی به موتور در طول فرایند شتاب
زمان شتاب کاهنده خیلی کوتاه است.
واحد ترمز و مقاومت ترمز نصب نشده است.
رفع خطا
ولتاژ را در محدوده نرمال تنظیم کنید.
نیروی خارجی را قطع کرده یا مقاومت ترمز تنظیم کنید.
زمان کاهش سرعت را افزایش دهید.
واحد ترمز و مقاومت ترمز نصب کنید.
خطا شماره ۷ = ERR07
خطای شماره ۷ کنترل دور موتور Pentax
نام
اضافه ولتاژ در سرعت ثابت
کد
NO.7=ERR07
علت
اعمال نیروی خارجی به موتور
ولتاژ ورودی بالا
رفع خطا
نیروی خارجی را قطع کرده یا مقاومت ترمز را تنظیم کنید.
ولتاژ را در محدوده نرمال تنظیم کنید.
خطا شماره ۸ = ERR08
خطای شماره ۸ کنترل دور موتور Pentax
نام
خطای منبع تغذیه کنترل
کد
NO.8=ERR08
علت
ولتاژ ورودی در محدوده مشخص شده نیست.
رفع خطا
ولتاژ را در محدوده نرمال تنظیم کنید.
خطا شماره ۹ = ERR09
خطای شماره ۹ کنترل دور موتور Pentax
نام
خطای ولتاژ کم
کد
NO.9=ERR09
علت
قطع برق لحظه ای
ولتاژ ورودی در محدوده مشخص شده نیست.
مشکل در ولتاژ باس DC
ایراد در یکسوساز
عیب در برد درایور
اشکال در برد کنترل
رفع خطا
ریست خزا
ولتاژ را در محدوده نرمال تنظیم کنید.
با واحد پشتیبانی فنی تماس بگیرید.
خطا شماره ۱۰ = ERR10
خطای شماره ۱۰
نام
اضافه بار اینورتر
کد
NO.10=ERR10
علت
انتخاب اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز با قدرت کم
بار بیش از حد روی موتور یا مشکل مکانیکی موتور
رفع خطا
انتخاب اینورتر با سطح قدرت بیشتر
بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.
خطا شماره ۱۱ = ERR11
خطای شماره ۱۱ درایو Pentax
نام
اضافه بار موتور
کد
NO.11=ERR11
علت
انتخاب اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز با قدرت کم
تنظیم نادرست پارامترP9.01
بار بیش از حد یا مشکل مکانیکی موتور
رفع خطا
انتخاب اینورتر با سطح قدرت بیشتر
تنظیم P9.01 به درستی
بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.
خطا شماره ۱۲ = ERR12
خطای شماره ۱۲ درایو Pentax
نام
قطعی فاز ورودی
کد
NO.12=ERR12
علت
ایراد برد درایور
نقص در حفاظت از رعد و برقBESP
عیب در برد کنترل
اشکال در منبع تغذیه ورودی ۳ فاز
رفع خطا
جایگزین برد درایور. برد کنترل یا کنتاکتور
با واحد پشتیبانی فنی تماس بگیرید.
خطا های خارجی را از بین ببرید.
خطا شماره ۱۳ = ERR13
خطای شماره ۱۳ درایو Pentax
نام
قطعی فاز خروجی
کد
NO.13=ERR13
علت
ایراد در کابل کشی بین موتور و اینورتر
خروجی سه فاز نامتعادل اینورتر
اشکال در برد کنترل یا برد درایور
مشکل در ماژول قدرت
رفع خطا
رفع خطا های خارجی
خروجی ۳ فاز را بررسی کنید و اشکالات را رفع کنید.
با واحد پشتیبانی فنی تماس بگیرید.
خطا شماره ۱۴ = ERR14
خطای شماره ۱۴
نام
اضافه بار موتور
کد
NO.14=ERR14
علت
اشکال در کانال هوا
اشکال در فن
دمای محیط بالا
اشکال در ترمیستور ماژول
اشکال در ماژول اینورتر
رفع خطا
تمیز کردن گرد و غبار کانال هوا
تعویض فن
کاهش دمای محیط
تعویض ترمیستور
تعویض ماژول اینورتر
خطا شماره ۱۵ = ERR15
خطای شماره ۱۵ درایو Pentax
نام
اضافه بار موتور
کد
NO.15=ERR15
علت
ورودی سیگنال خطای خارجی از طریق DI
ورودی سیگنال خطای خارجی از طریق IO
رفع خطا
ریست عملیت
خطا شماره ۱۶ = ERR16
خطای شماره ۱۶ درایو Pentax
نام
خطای ارتباط سریال
کد
NO.16=ERR16
علت
اشکال در کابل ارتباطی
تنظیم اشتباه کارت توسعه ارتباطی
تنظیم اشتباه پارامتر های ارتباطی گروه
اشکال در موقعیت دستگاه
رفع خطا
کابل ارتباطی را بررسی کنید.
پارامتر های کارت ارتباطی را به درستی تنظیم کنید.
پارامتر های ارتباط سریال را به درستی تنظیم کنید.
موقعیت دستگاه را بررسی کنید.
خطا شماره ۱۷ = ERR17
خطای شماره ۱۷ درایو Pentax
نام
خطای کنتاکتور
کد
NO.17=ERR17
علت
قطع فاز ورودی
اشکال در برد درایور و کنتاکتور
رفع خطا
اشکالات خارجی را برطرف کنید.
برد درایور، برد تغذیه یا کنتاکتور را جایگزین کنید.
خطا شماره ۱۸ = ERR18
خطای شماره ۱۸ درایو Pentax
نام
خطای بازرسی جریان
کد
NO.18=ERR18
علت
ایراد برد درایور
عیب ترانس های هال افکت
رفع خطا
تعویض برد درایور
تعویض ترانس های هال افکت
خطا شماره ۱۹ = ERR19
خطای شماره ۱۹
نام
خطای تیونینگ موتور
کد
NO.19=ERR19
علت
زمان طولانی در فرآیند شناسایی پارامتر موتور
تنظیم اشتباه پارامتر های موتور
رفع خطا
کابل بین اینورتر و موتور بررسی کنید.
تنظیم پارامتر های موتور به درستی با توجه به پلاک موتور
خطا شماره ۲۰ = ERR20
خطای شماره ۲۰ درایو Pentax
نام
خطای کارت انکودر
کد
NO.20=ERR20
علت
اشکال انکودر
اشکال کارت انکودر
عدم سازگاری نوع انکودر
خطای اتصالات انکودر
رفع خطا
انکودر را جایگزین کنید.
کارت انکودر را جایگزین کنید.
تنظیم نوع انکودر موتور به درستی
اشکالات مداری را برطرف کنید.
خطا شماره ۲۱ = ERR21
خطای شماره ۲۱ اینورتر Pentax
نام
خطای خواندن و نوشتن در حافظه EEPROM
کد
NO.21=ERR21
علت
حافظه آسیب دیده
رفع خطا
تعویض برد کنترل اصلی
خطا شماره ۲۲ = ERR22
خطای شماره ۲۲ اینورتر Pentax
نام
خطای سخت افزاری اینورتر
کد
NO.22=ERR22
علت
وجود اضافه ولتاژ
وجود اضافه جریان
رفع خطا
با توجه به خطای اضافه ولتاژ رفتار کنید.
با توجه به خطای اضافه جریان رفتار کنید.
خطا شماره ۲۳ = ERR23
خطای شماره ۲۳ اینورتر Pentax
نام
خطای اتصال کوتاه زمین
کد
NO.23=ERR23
علت
اتصال کوتاه موتور به زمین
رفع خطا
کابل یا موتور را جایگزین کنید.
خطا شماره ۲۶ = ERR26
خطای شماره ۲۶ اینورتر Pentax
نام
خطای رسیدن به زمان کل در حال کار
کد
NO.26=ERR26
علت
رسیدن به زمان حال کار تنظیم شده
رفع خطا
پاک کردن اطلاعات ثبت شده با استفاده از مقداردهی پارامتر
خطا شماره ۲۷ = ERR27
خطای شماره ۲۷ اینورتر Pentax
نام
خطای ۱ تعریف شده توسط کاربر
کد
NO.27=ERR27
علت
ورودی سیگنال خطای ۱ تعریف شده کاربر توسط ترمینال چند منظوره DI
ورودی سیگنال خطای ۱ تعریف شده توسط کاربر از طریق ترمینال مجازی IO
رفع خطا
ریست عملیات
خطا شماره ۲۸ = ERR28
خطای شماره ۲۸ انواع اینورتر پنتاکس
نام
خطای ۲ تعریف شده توسط کاربر
کد
NO.28=ERR28
علت
ورودی سیگنال خطای ۲ تعریف شده کاربر توسط ترمینال چند منظوره DI
ورودی سیگنال خطای ۲ تعریف شده توسط کاربر از طریق ترمینال مجازی IO
رفع خطا
ریست عملیات
خطا شماره ۲۹ = ERR29
خطای شماره ۲۹ اینورتر Pentax
نام
خطای رسیدن به زمان کل روشن بودن
کد
NO.29=ERR29
علت
رسیدن به زمان کل روشن بودن تنظیم شده
رفع خطا
پاک کردن اطلاعات ثبت شده با استفاده از مقداردهی پارامتر
خطا شماره ۳۰ = ERR30
خطای شماره ۳۰
نام
خطای قطع بار موتور
کد
NO.30=ERR30
علت
مقدار جریان خروجی اینورتر کمتر از P9.64
رفع خطا
تایید اینکه آیا بار قطع شده یا تنظیمات پارامتر های P9.65.P9.64
خطا شماره ۳۱ = ERR31
خطای شماره ۳۰
نام
خطای افت فیدبک PID در طی عملیات
کد
NO.31=ERR31
علت
فیدبک کمتر PID از مقدار تعیین شده PA.26
رفع خطا
سینگنال فیدبک PID را بررسی کنید یا PA.26 را به مقدار مناسب تنظیم کنید.
خطا شماره ۴۰ = ERR40
خطای شماره ۴۰
نام
خطای محدودیت جریان هر موج
کد
NO.40=ERR40
علت
بارگذاری بیش از حد موتور یا قفل موتور
انتخاب اینورتر با قدرت کمتر
رفع خطا
بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.
اینورتر با قدرت بیشتر انتخاب کنید.
خطا شماره ۴۱ = ERR41
خطای شماره ۴۱
نام
خطای سوئیچ موتور
کد
NO.41=ERR41
علت
تغییر موتور در حین کار اینورتر
خطا شماره ۴۲ = ERR42
خطای شماره ۴۲
نام
خطای محدودیت جریان هر موج
کد
NO.42=ERR42
علت
تنظیم نامناسب پارامتر بازرسی P9.60,P9.69
پارامتر های انکودر اشتباه تنظیم شده است.
عدم شناسایی پارامتر
رفع خطا
تنظیم پارامتر های بازرسی به درستی با توجه به وضعیت واقعی
تنظیم پارامتر های انکودر موتور به درستی
شناسایی پارامتر های موتور
خطا شماره ۴۳ = ERR43
خطای شماره ۴۳
نام
خطای اضافه سرعت موتور
کد
NO.43=ERR43
علت
بدون شناسایی پارامتر های موتور
پارامتر های انکودر اشتباه تنظیم شده است.
تنظیم اشتباه پارامتر بازرسی P9.60,P9.69
رفع خطا
شناسایی پارامتر های موتور
تنظیم پارامتر های انکودر موتور به درستی
تنظیم پارامتر های بازرسی به درستی با توجه به شرایط واقعی
خطا شماره ۴۵ = ERR45
خطای شماره ۴۵
نام
خطای اضافه دمای موتور
کد
NO.45=ERR45
علت
اشکال در سیم کشی سنسور دما
درجه حرارت بیش از حد موتور
رفع خطا
بررسی سیم کشی سنسور دما و رفع اشکال
کاهش فرکانس سوئیچینگ یا سایر اقدامات خنک کننده برای موتور
خطا شماره ۵۱ = ERR51
خطای شماره ۵۱
نام
خطای موقعیت اولیه
کد
NO.51=ERR51
علت
انحراف بیش از حد بین پارامتر های موتور و مقادیر واقعی
رفع خطا
بررسی دوباره تنظیمات پارامتر موتور ، توجه به جریان نامی موتور
در طول کار اینورتر پنتاکس تک فاز و درایو پنتاکس سه فاز، خطا های زیر ممکن است رخ دهد لطفا با مراجعه به روش های زیر تجزیه و تحلیل ساده این خطا ها را انجام دهید.
(برای راهنمایی در خرید اینورتر پنتاکس تک فاز یا اطلاع از قیمت درایو پنتاکس سه فاز می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید)
خطاهای رایج انواع اینورتر پنتاکس dsi 400 و dsi 200 همراه راه حل های آن
نوع خطا
دلایل احتمالی
راه حل ها
هیچ نمایشگر یا کد خطایی در هنگام روشن شدن اینورتر وجود ندارد.
تغذیه ورودی غیر طبیعی، اشکال برد منبع تغذیه، اشکال در یکسوساز، آسیب بهمقاومت های اینورتر، خطای برد کنترل یا صفحه کلید، برد درایور، قطع اتصال صفحه کلید.
بررسی منبع تغذیه ورودی، ولتاژ باس، اتصال مجدد کابل ۲۶ رشته، با سازنده مشورت کنید.
نمایش ۵۱۰ در هنگام روشن شدن
اتصال نامناسب بین برد درایور و برد کنترل، آسیب برد کنترل، موتور یا کابل موتور اتصال کوتاه، خطای سنسور جریان یا شبکه ولتاژ
اتصال مجدد کابل ۲۶ رشته، با سازنده مشورت کنید.
خطا ERR23=23 خطا هنگام روشن شدن
موتور یا کابل خروجی به زمین اتصال دارد اینورتر آسیب دیده است.
عایق کابل موتور و خروجی را اندازه گیری کنید با سازنده مشورت کنید.
اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز به طور معمول هنگام روشن شدن دستگاه نمایش داده می شود اما کد ۵۱۰ در طول کار نمایش داده می شود و اینورتر بلافاصله متوقف می شود.
فن آسیب دیده یا مسدود شده است، خطای اتصال کوتاه
فن را تعویض کنید، خطای اتصال کوتاه خارجی را حذف کنید.
گزارش خطای گزارش خطای R14=ERR14 دمای بالای ماژول
فرکانس سوئیچینگ بالا تنظیم شده است، فن آسیب دیده و یا مجرای هوا مسدود شده است، اجزای داخلی اینورتر آسیب دیده.
تعویض فن، تمیز کردن مجرای هوا، کاهش فرکانس سوئیچینگ (P0.15) با سازنده مشورت کنید.
موتور بدون چرخش پس از روشن شدن اینورتر
اشکال موتور یا کابل موتور، پارامتر های اینورتر (پارامتر های موتور) اشتباه تنظیم شده است، اتصال ضعیف بین برد درایور و کنترل
موتور را تعویض کنید یا اشکال مکانیکی را برطرف کنید، پارامتر ها را بررسی کرده و تنظیمات را چک کنید، اتصال بین اینورتر و موتور را بررسی کنید.
ترمینال DI غیر فعال است.
تنظیم اشتباه پارامتر های اینورتر، سیگنال خارجی اشتباه است، جامپر SP و ۰۴ V اشتباه وصل شده، اشکال برد کنترل
بررسی و تنظیم مجدد پارامتر های مربوط به P4، اتصال مجدد کابل ها، بررسی جامپر + V24، با سازنده مشورت کنید.
کنترل برداری حلقه بسته، سرعت موتور نمی تواند افزایش یابد.
بازرگانی الکترواتکال به عنوان نمایندگی رسمی پنتاکس در ایران، به سراسر کشور، تمامی خدمات اینورتر ها از راهنمایی در خرید اینورتر پنتاکس تا عیب یابی و نصب و راه اندازی را به مشتریان درتهران،حضوری و به صورت تماس تلفنی یا تصویری در تمام کشور ارائه میدهد.
اولین کسی باشید که دیدگاهی می نویسد “اینورتر پنتاکس DSI-400 از ۰/۷۵ تا ۴۰۰ کیلووات (تک فاز و سه فاز)” لغو پاسخ
برای ثبت دیدگاه، لازم است ابتدا وارد حساب کاربری خود شوید. اگر این محصول را قبلا از این فروشگاه خریده باشید، دیدگاه شما به عنوان مالک محصول ثبت خواهد شد.
نقد و بررسیها0
هنوز بررسیای ثبت نشده است.
