اینورتر ال اس IG5A از ۰/۳۷ تا ۲۲ کیلووات (تک فاز و سه فاز)

این محصول کمپانی ال اس،اینورتر ال اس IG5A است؛ورودی اینورتر ال اس تکفاز یا سه فاز است؛قیمت اینورتر ال اس ig5 به روز است و در بخش کاتالوگ،می توانید به دفترچه اینورتر ال اس نیز دسترسی باشید؛

تاریخچه شرکت  LS:

تاریخچه شرکت  LS:

شرکت LS Electric، اولین کمپانی عرضه کننده درایوهای فرکانس متغیر در کشور کره جنوبی است؛

گروه LS در سال ۱۹۳۶ تاسیس شد و با راه اندازی نخستین شرکت زیر مجموعه این گروه، به نام جانگهانگ اسملتر باز می گردد؛

گروه ال اس در سال ۲۰۰۳ از گروه LG جدا شد و توسط خانواده کو (موسس گروه LG) تشکیل شد؛                       اینورتر ال اس IG5A

در حال حاضر گروه ال اس با بیش از ۱۰۰ شرکت تابعه در ۲۵ کشور جهان فعالیت می کند؛

هولدینگ ال اس در حوزه های مختلف شامل کابل های مخابراتی و برق، تجهیزات الکتریکی، اتوماسیون صنعتی، ذوب و پالایش مس و مدیریت سرمایه گذاری، توزیع ال ان جی و ال پی جی فعالیت می کند و در کاربردهای مختلفی مانند آسانسورها، جرثقیل، صنایع فولاد، تهویه مطبوع و تصفیه خانه های آب استفاده می شود.

در ساخت درایورهای LS الکتریک به صورت کاملا سختگیرانه معیارهای کیفی، محیطی و بسیاری از مقررات بین المللی دیگر رعایت می‎شود؛این شرکت با استفاده مداوم از فناوری های جدید و نیازهای پنهان مشتریان بالقوه ، در حال گسترش سهم بازار خود فراتر از مرزهای کره جنوبی می‌باشد.

شعار اصلی شرکت LS الکتریک پیش‌روی به سمت آینده‌ای جدید از طریق نوآوری‌هایی که بیش از انتظارات مشتریان است می‌باشد؛

در ادامه اطلاعات در مورد اینورتر ال اس(LS) در اختیار شما قرار میدهیم.                         اینورتر ال اس تکفاز

معرفی اینورتر LS

اینورتر LS یکی از اولین سریهای کنترل دور است که در کشور کره جنوبی توسط کمپانی LS پا به عرصه صنعت درایو نهاد؛اینورتر LS به جهت برخورداری از عملکرد و کیفیت مناسب در صنعت و همچنین داشتن قیمتی مناسب نسبت به کیفیت و به لحاظ تنوع در عرضه توانسته است جایگاه ویژه ای را در صنایع مختلف کشور به خود اختصاص دهد؛اینورتر LS یکی از برندهای معروف و شناخته شده در کشور ایران و حتی در جهان است است.

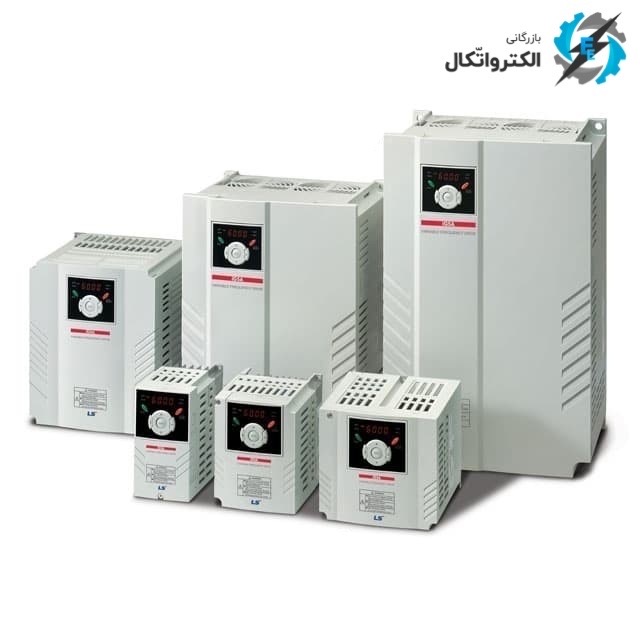

اینورتر LS مدل IG5A

«اینورتر کوچک و قدرتمند، مناسب انواع کاربردهای عمومی»اینورتر ال اس IG5A از سری های جدید کمپانی ال اس بوده که تولید می شود که در گذشته با مدل IG۵ تولید و عرضه می شد؛اینورتر ال جی IG۵A دارای ویژگی و کاربرد های بیشتری نسبت به سری IG۵ دارا بوده و از محبوبیت بالایی برخوردار است؛اینورتر ال اس IG۵A از رنج توانی ۰,۴ کیلووات الی ۲۲ کیلووات تولید می شود که برای انواع کاربرد های سبک و سنگین مناسب می باشد؛درایو ال اس IG۵A از توان ۰.۴ کیلووات الی ۱.۵ کیلووات به صورت تک فاز و از ۰.۴ کیلووات الی ۲۲ کیلووات به صورت سه فاز تولید می شود؛اینورتر LS سری IG5A یک درایو کوچک و در عین حال قدرتمند و سازگار برای تمامی کاربردهاست؛اینورتر ال اس IG5A یکی از پرکاربرد ترین اینورتر های برند LS می باشد که مناسب کاربری های عمومی طراحی شده است؛اینورتر IG5A یکی از پرفروش ترین اینورترهای LS در ایران می باشد.

ویژگی‌های اینورتر LS مدل IG5A

• متد کنترل برداری قابل انتخاب V/f یا (SV/f (sensor less vector control                         اینورتر ال اس تکفاز
• تنظیم اتوماتیک پارامتر موتور
• گشتاور قدرتمند در همه سرعت‌ها
• فرکانس خروجی بین ۰.۱ تا ۴۰۰ هرتز                                     دفترچه اینورتر ال اس
• اختلاف ولتاژ ورودی -۱۵٪ ~ +۱۰٪
• حافظه با قابلیت حفظ ۵ خطای آخر
• درجه حفاظت IP20                                                             اینورتر ال اس تکفاز
• امکان تقویت گشتاور به صورت دستی یا اتوماتیک
• امکان انتخاب سیگنال ورودی به صورت PNP یا NPN
• امکان تعریف و کنترل موتور دوم و تنظیم پارامترهای آن
• دارای ترانزیستور ترمز دینامیکی داخلی به صورت استاندارد (چاپر ترمز)                             اینورتر ال اس ig5
• قابلیت کنترل پیشرفته فرآیند به صورت PID
• درگاه ارتباطی داخلی RS485 (پشتیبانی از پروتکل LS Bus / Modbus RTU)
• کنترل روشن و خاموش فن خنک کننده داخلی و امکان تعویض آسان فن
• امکان کنترل از راه دور با اتصال صفحه کلید خارجی به وسیله کابل RJ45 (آپشنال)
• حالت خواب و بیداری (به منظور ذخیره و صرفه‌جویی در انرژی)
• قابلیت محافظت KEB (ذخیره انرژی جنبشی هنگام قطع لحظه‌ای تغذیه جهت روشن نگه‌داشتن اینورتر)             اینورتر ال اس IG5A
• قابلیت ارتباط با نرم‌افزار کامپیوتری Drive View جهت انجام تنظیمات و نظارت (نیاز به کارت شبکه)
• امکان نصب کارت شبکه برای ارتباط از طریق پروتکل‌های ارتباطیDeviceNet, Ethernet, Profibus-DP CANOpen

مشخصات، ولتاژ و توان انواع سری اینورتر LS iG5A

● تک‌فاز ۲۰۰ تا ۲۳۰ ولت، توان خروجی ۰.۴ تا ۱.۵ کیلووات (۱Phase 220V)جدول مشخصات فنی

● سه فاز ۲۰۰ تا ۲۳۰ ولت، توان خروجی ۰.۴ تا ۲۲ کیلووات (۳Phase 220V)جدول مشخصات فنی

● سه فاز ۳۸۰ تا ۴۸۰ ولت، توان خروجی ۰.۴ تا ۲۲ کیلووات (۳Phase 220V)جدول مشخصات فنی

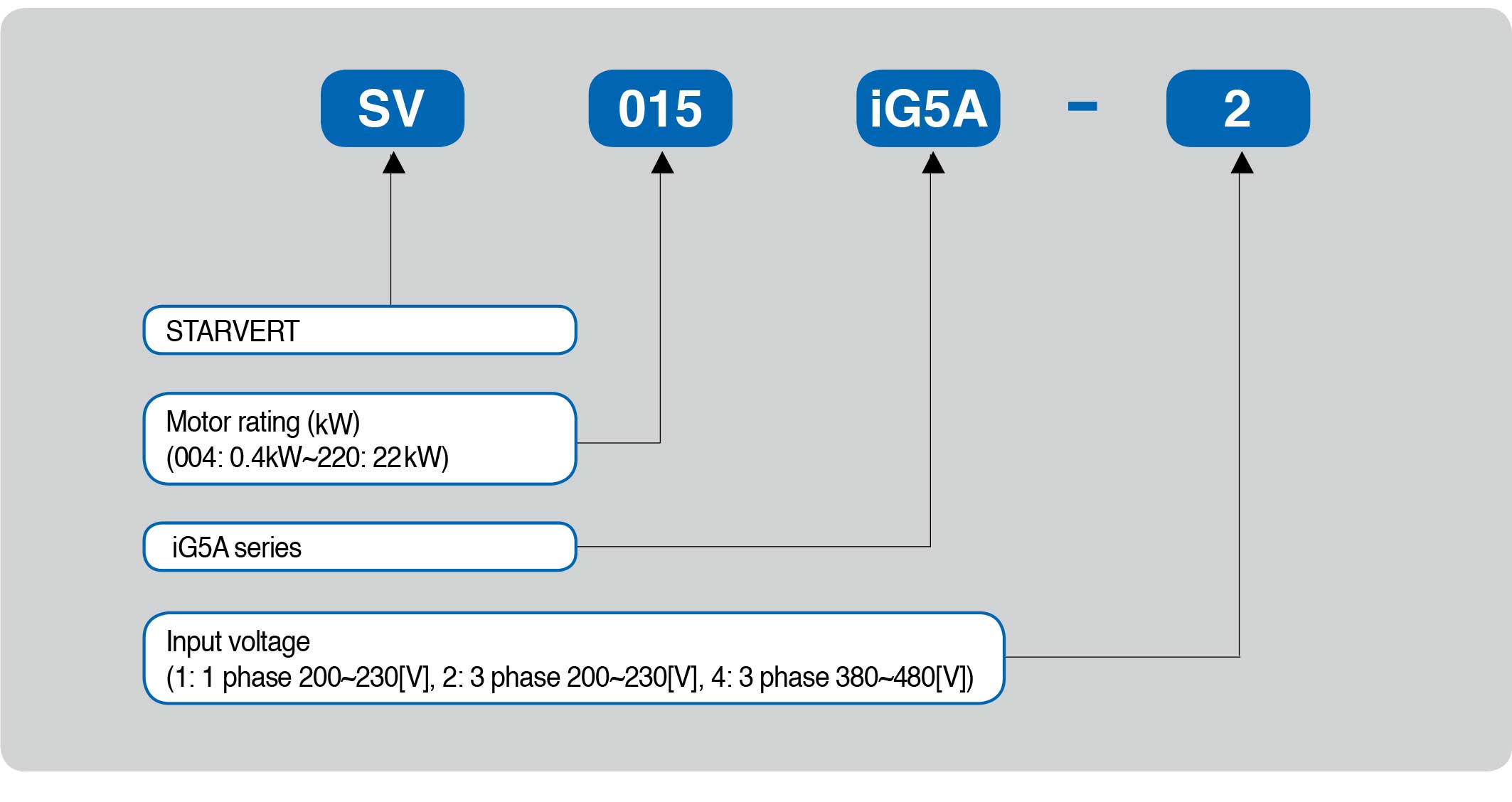

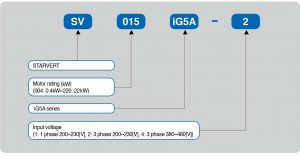

کد شناسایی اینورترهای ال اس IG5A :

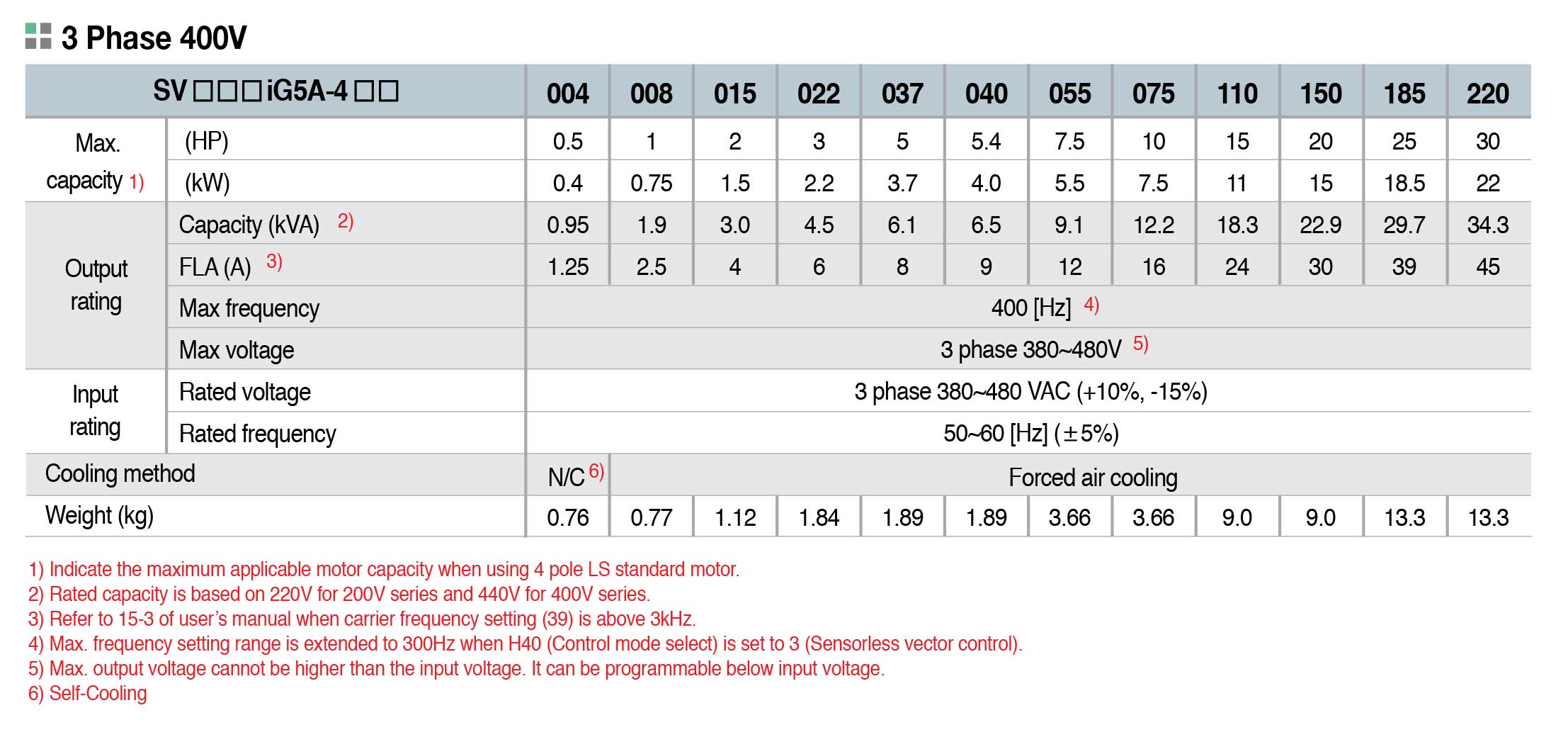

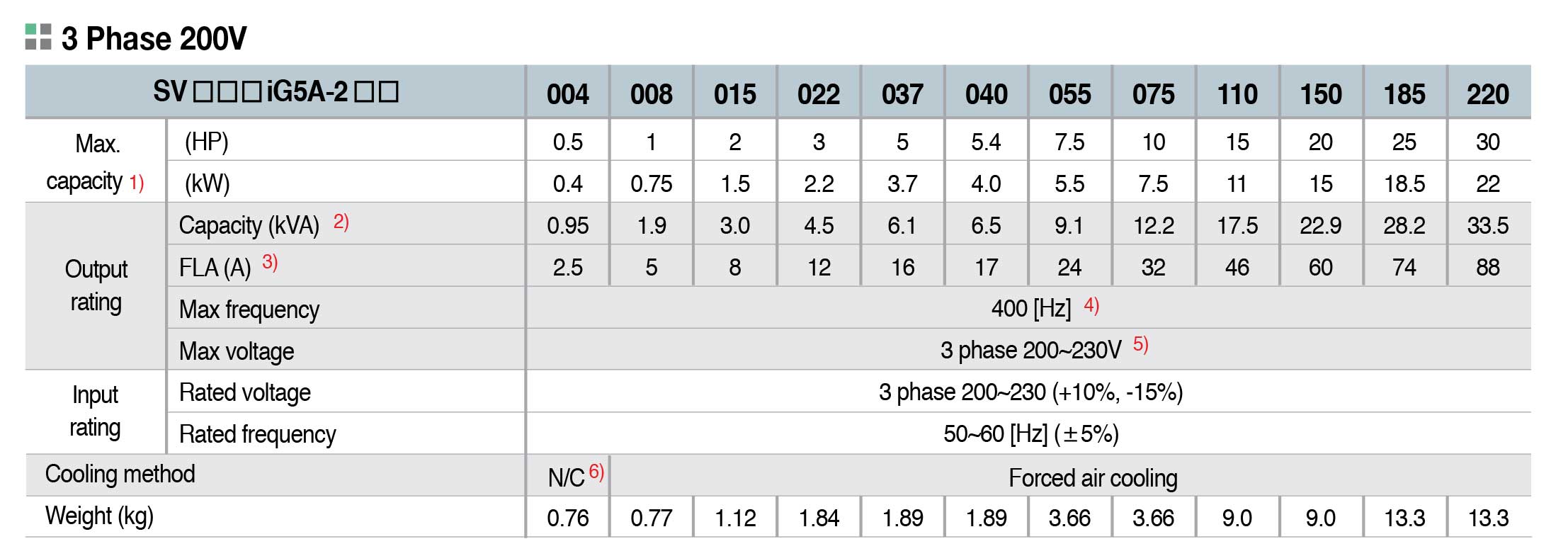

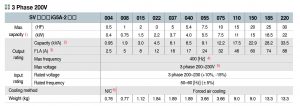

جدول مشخصات فنی اینورترهای ال اس IG5A :

• اینورترهای IG5A-2 تکفاز  (۰.۳۷ الی ۲۲ کیلووات)

• اینورترهای IG5A-4 سه فاز  (۰.۳۷ الی ۲۲ کیلووات)

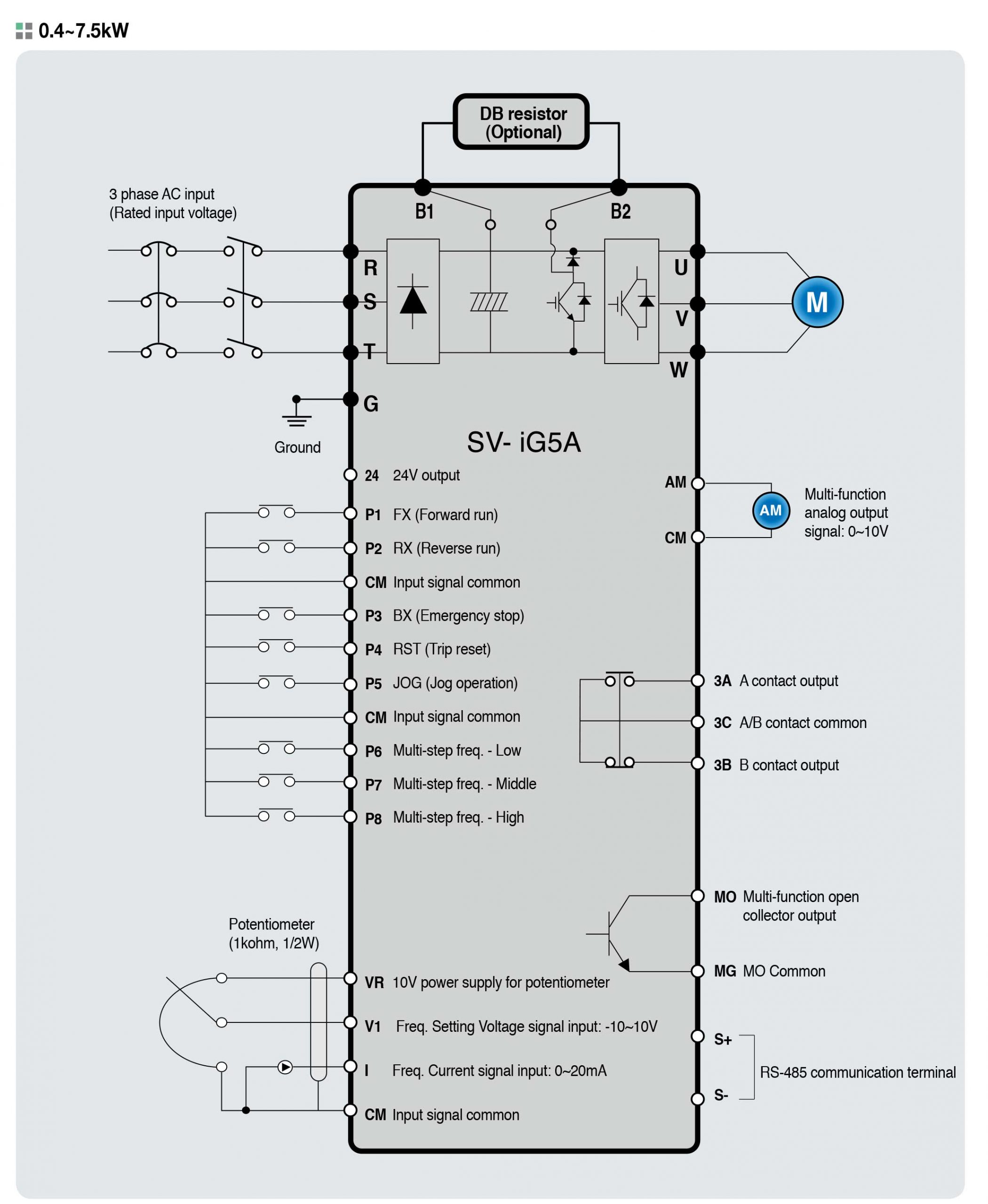

سیم بندی اینورترهای ال اس IG5A :

مشخصات فنی اینورتر ال اس IG5A

• ورودی تکفاز و خروجی سه فاز ( ۲۲۰ ولت ) توان ۰.۴KW تا ۳.۷KW                       دفترچه اینورتر ال اس
• ورودی سه فاز و خروجی سه فاز ( ۳۸۰ ولت )توان ۰.۴KW تا ۲۲KW
• مد کنترلی V/F CONTROL
• مد کنترلی SENSORLESS VECTOR CONTROL
• قابلیت کنترل سرعت توسط رفرنس آنالوگ                       دفترچه اینورتر ال اس
• دارای فن خنک کننده و قابلیت on/off
• دارای KEYPAD جدا شونده تا ۵ متر(آپشنال: کیپد جداشونده باید جداگانه خریداری شود)
• Auto tune قوی و هوشمند
• گشتاور مناسب در تمامی سرعت ها                                   درایو ال اس IG5A
• دارای تنظیمات برای کنترل موتور دوم
• دارای پورت ارتباطی RS485-RTU برای تمامی مدل ها
• قابلیت پارامتردهی توسط PC
• دارای حالت کاری SLEEP و AWAKE برای کاهش مصرف برق                   اینورتر ال اس ig5
• تنظیم فرکانس خروجی تا ۴۰۰ هرتز
• قابلیت تنظیم کردن گشتاور راه اندازی
• دارای ۸ کانال ورودی دیجیتال ۸* DI
• دارای ۱ کانال خروجی دیجیتال ۱*DO
• دارای ۲ کانال آنالوگ ورودی ۱*AI (ولتاژی و جریانی)
• دارای ۱ کانال آنالوگ خروجی ۱*AO(ولتاژی)                     درایو ال اس IG5A
• دارای یک کانال رله دو کنتاکت ۱*Relay output
• قابلیت تغییر فرکانس بین ۰.۱Hz تا ۴۰۰Hz
• رابط RS485 با پرتکل مدباس
• امکان افزایش دستی گشتاور
• Motor Auto-tuning
• فرکانس خروجی از ۰٫۱ هرتز تا ۴۰۰ هرتز                       اینورتر ال اس تکفاز
• فرکانس حامل از ۱ تا ۱۵ کیلوهرتز
• ولتاژ ورودی قابل پذیرش از -۱۵٪ تا +۱۰٪
• ذخیره سازی تاریخچه ۵ خطای آخر
• ورودی آنالوگ صفر تا ۱۰ ولت DC یا -۱۰ ولت تا +۱۰ ولت DC
• درجه حفاظت فیزیکی IP20

   دیگر امکانات اینورتر ال اس IG5-A

• امکان تقویت گشتاور در دورهای پایین به صورت دستی و اتوماتیک                           دفترچه اینورتر ال اس
• امکان انتخاب نوع ورودی‌های دیجیتال به صورت NPN یا PNP
• توانایی تعریف موتور ثانوینه و انجام تنظیمات مربوطه به شکل مستقل
• یونیت ترمز دینامیکی داخلی در تمامی مدل‌ها (چاپر ترمز)
• با قابلیت کنترل حلقه بسته فرآیند به صورت PID
• پشتیبانی از پروتوکل Modubs RTU و LS Bus روی درگاه RS-485 داخلی                       درایو ال اس IG5A
• کنترل عملکرد فن داخلی و امکان تعویض آسان آن
• متد خواب و بیداری در کنترل فرآیند جهت صرفه جویی در مصرف انرژيی و کاهش استهلاک تجیهزات
• متد ذخیره سازی انرژی جنبشی در حین قطعی لحظه‌ای تغذیه برای روشن نگه داشتن اینورتر
• قابلیت برقراری ارتباط با نرم‌افزار Drive View جهت انجام تنظیمات و مانیتورینگ در صورت تهیه کارت شبکه Modbus RTU
• امکان سفارش مدل‌های مجهیز به فیلتر EMC جهت کاهش نویزهای الکترومغناطیس ناشی از اینورتر
• امکان سفارش کارت‌های شبکه برای پروتوکل‌های DeviceNet, Ethernet, Profibus-DP, CANOpen

کاربرد اینورتر ال اس IG5A                       دفترچه اینورتر ال اس

• کاربری های عمومی
• ماشین سازی سطح متوسط رو
• دستگاه های اکسترودر
• فن های متوسط صنعتی
• نوار نقاله های متوسط
• دستگاه های بسته بندی
• کمپرسور ها و میکسر ها

لیست خطا های اینورتر ال اس IG5A

خطای OCT                       اینورتر ال اس تکفاز

خطای  over current يا اتصال کوتاه در خروجی درايوموتور  را از زير ترمينالهای  U و V و W باز کنيد و به درايو، فرمان حرکت دهيد. اگر باز هم خطای  oct تکرار شد، درايو مشکل داخلی دارد و لازم است تعمير گردد اما اگر بدون موتور اين خطا ظاهر نشد موتور و کابل موتور را چک کنيد احتمالا در موتور يا کابل اتصال کوتاه وجود دارد.

خطای GFT

خطای Ground fault يا خطای ارتموتور را از زير ترمينالهای  U و V و W باز کنيد و در غياب موتور، به درايو فرمان حرکت دهيد اگر باز هم اين خطا ظاهر شد درايو مشکل داخلی دارد.اما اگر اين خطا نيامد کابل و موتور را چک کنيد که اتصال بدنه و يا پارگی عايق کابل و ساير موارد نداشته باشد.

خطای IOL

خطای اضافه بار اينورترجريان خروجی هر سه فاز موتور را با آمپرمتر انبری اندازه بگيريد.جريان ها بايد کمتر از جريان مجاز روی پلاک موتور باشد اگر جريانها نرمال بود اينورتر نياز به تعمير دارد .

خطای OLT

خطای اضافه بار موتور – Over Loadجريان خروجی هر سه فاز موتور را اندازه بگيريد. هر سه جريان بايد مساوی همديگر و کمتر از مقدار درج شده روی پلاک موتور باشد اگر جريان موتور بيش از حد است بايد بار مکانيکی روی موتور را کاهش دهيد اما اگر جريانها در حد نرمال است يکبار درايو را تنظيم کارخانه و مجددا تنظيم کنيد .

خطای OHT               اینورتر ال اس ig5

خطای اضافه حرارت داخلی درايوفن خنک کننده درايو را چک کنيد که کار می کند يا نه؟اگر اين خطا بلافاصله  پس از اينکه  برق  ورودی درايو وصل می شود ظاهر گردد درايو نياز به تعمير دارد اما اگر درايو فرمان می گيرد و بعد از چند دقيقه کار کردن اين خطا رخ می دهد مسير هوا و دمای هوای داخل تابلو و فن خنک کننده درايو و دمای بدنه اينورتر را چک کنيد .

خطای POT                 اینورتر ال اس ig5

يکی يا چند تا از فازهای خروجی درايو قطع شده است يا هيچ موتوری به خروجی درايو وصل نيست. اگر همه موارد را چک کرديد و موتور و کابل و… وصل بودند درايو نياز به تعمير دارد.

خطای OUT               اینورتر ال اس سه فاز

خطای اضافه ولتاژ داخلی درايو Over voltageاگر اين خطا , بلافاصله پس از اينکه برق ورودی درايو  وصل می شود ظاهر گردد  برق ورودی درايو را چک کنيد که بيش از حد نباشد اگر برق ورودی در حد نرمال بود درايو نياز به تعمير دارد.اگر اين خطا در زمان کار و به خصوص در زمان کاهش سرعت درايو رخ می دهد پارامتر  dEC  را افزايش دهيد و يا يک مقاومت ترمز به درايو وصل کنيد اگر قبلا مقاومت ترمز , نصب شده , چک کنيد که مقاومت ترمز , نسوخته باشد .

خطای LUT

خطای کاهش ولتاژ داخلی درايوبرق ورودی درايو را چک کنيد .اگر برق ورودی در حد نرمال است و اين خطا رخ می دهد , درايو را برای تعمير بفرستيد.

خطای ETH

خطای اضافه بار حرارتی موتورجريان عبوری از سيم پيچ موتور را چک کنيد احتمالا بار بيش از حد از موتور , کشيده می شود.

خطای COL

يکی از فازهای ورودی به درايو , قطع شده است .

خطای EEP

خطای حافظه داخلی درايو (EEPROM)يکبار, درايو را تنظيم کارخانه کنيد تا مشکل رفع شود.

خطای HYT

خطای سخت افزاری درايويکی از اجزای داخلی درايو , مشکل دارد.

خطای ERR

ارتباط بين کارت  I/O و کارت  cpu قطع شده است، بررسی کنید قسمت فرمان دهی PLC ها مشکلی نداشته باشند.

خطای FAN

فن خنک کننده روی  درايو مشکل دارد.فن موجود را با يک فن با همان مشخصات جايگزين کنيد تا مشکل رفع گردد.

خطای ETA و ETB

External fault خطای خارجی

خطای NTC

مقاومت داخلی  NTC که حرارت داخلی درايو را اندازه می گيرد قطع شده است .

نحوه انتخاب اینورتر ال اس

برای انتخاب اینورتر ال اس مناسب با کاربری مورد نظرتان شما باید به نکاتی مانند توان الکتروموتور ، برق ورودی دستگاه یعنی تک فاز یا سه فاز بودن آن توجه کرد و نوع کاربری الکتروموتور بعنوان مثال کاربری بالابر دارد یا فن و پمپ. تمامی این نکات کمک می کند که انتخاب اینورتر ال اس را ساده تر کند.همواره توصیه می شود که کیلووات اینورتر را یک پله بالاتر از توان موتور انتخاب نمایید. (ویژه کاربری های سنگین)

تعمیر اینورتر ال اس         فروش  اینورتر ال اس IE5             اینورتر ال اس ۲۰۰ وات

درایو ال اس همواره بدون نیاز به تعمیرات سالیان متمادی به کار خود ادامه میدهند و این نکته مثبت این درایو ها می باشد. ولی در هر حال شما می توانید برای تعمیر درایو ال اس بازرگانی الکترواتکال تماس گرفته و مشاوره دریافت نمایید.

انواع مدل های اینورتر (درایو) ال اس LS     اینورتر ال اس IG5A       اینورتر ال اس ۲۰۰ وات

درایو LS ال اس در مدل های مختلف M100, iV5L , iV5 ,G100, H100 , S100 , IS7 , IP5A , IC5 , IG5-A , iE5 تولید میشود که متناسب با کاربری مد نظر میتوان مدل متناسب را انتخاب و استفاده نمود.

اینورتر ال اس IG5A

بازرگانی الکترواتکال  اینورتر ال اس IG5A    اینورتر ال اس IG5A

 بازرگانی الکترواتکال نمایندگی اینورتر LS است که تمامی مدل های اینورتر LS که در بازار ایران موجود است را به مشتریان عرضه میکند.بازرگانی الکترواتکال به عنوان نمایندگی درایو ال اس در ایران، به سراسر کشور، تمام خدمات این اینورترها مثل عیب یابی نصب و راه اندازی را به مشتریان درتهران و به صورت تماس تلفنی یا تصویری در تمام کشور ارائه میدهد.
