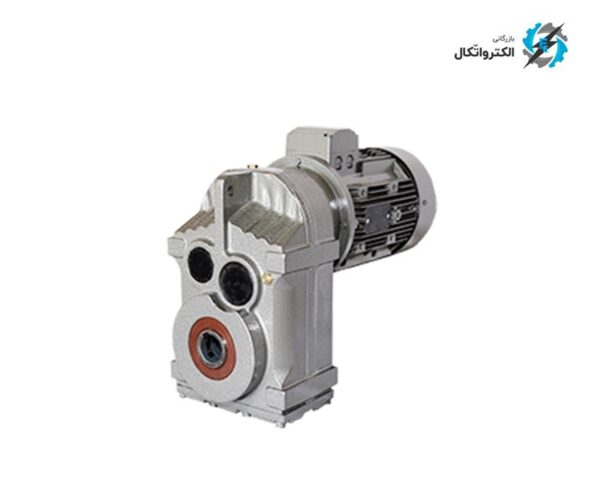

گیربکس شفت موازی شریف F67 با توان ۰.۵۵ کیلووات ، ۰.۷۵ اسب – ۳ استیج

گیربکس هلیکال به دسته ایی از گیربکس صنعتی اطلاق می شود که ساختار چرخدنده به گونه ایی است که جهت دنده ها و امتداد پروفیل با امتداد شفت زاویه ایی مورب دارند. هلیکال در اصطلاح به معنی مارپیچ می باشد . گیربکس هلیکال در چند دسته مختلف تولید می شود ، که دسته کلی این گیربکس عبارتند از :

گیربکس هلیکال شافت مستقیم
گیربکس بول هلیکال (BEVEL HELICAL) یا شافت نود درجه
گیربکس شافت موازی یا گیربکس آویز

به طول کلی ساختار مورب شکل دنده های هلیکال سبب می شود تا تعداد دنده های در گیر میان دو چرخدنده نسبت به حالت ۹۰ در جه و دنده های ساده افزایش یابد همین امر باعث می شود تا راندمان دنده هلیکال نسبت به چرخدنده ساده افزایش یابد و از راندمانی حدود ۸۰ در صد برخوردار باشند.

در نوع گیربکس هلیکال موازی یا آویز ساختار چند محوره باعث تولید گشتاور های بالا می شود. همین مسئله سبب می شود تا در صنایع مختلفی از جمله فولاد ، نساجی ، مواد معدنی ، بسته بندی ، بالابر ، سیمان ، انتقال مواد ، غذایی و خوراکی ، چوپ ، لاستیک ، پلاستیک و سایر صنایع مشابه و یا در دستگاه های میکسر ،محرک خطی ، جرثقیل سقفی و … کاربرد مشهودی داشته باشد.

در نوع گیربکس هلیکال شافت موازی به علت بالا بودن میزان روغن داخل گیربکس ظرفیت حرارتی گیربکس افزایش می یابد و سبب می شود تا عمر گیربکس افزایش یابد در ساعت کاری زیاد کمتر دچار آسیب شود.

در ساختار گیربکس آویز شافت ورودی و خروجی در یک جهت هستند و فقط فاصله عمودی با یکدیگر دارند همین امر سبب میشود تا قابلیت ایجاد نسبت های تبدیل بالا را دارا باشد.

شرکت گیربکس شریف این تیپ گیربکس ( گیربکس آویز ) را در نسبت های ۲ تا ۲۵۰ تولید میکند که متناسب با نسبت تبدیل تعداد طبقات یا به اصطلاح استیج ها بین ۲ و ۳ متغییر است. در گیربکس شافت موازی اگر تعداد طبقات و تعداد مراحل زوج باشد جهت دوران خروجی و ورودی برعکس یکدیگر خواهد بود ، ولی اگر تعداد طبقات فرد باشد مثلا ۳ طبقه جهت دوران خروجی و ورودی یکسان ، و هم جهت با الکتروموتور خواهد بود.

این نوع گیربکس از لحاظ شکل ظاهری خاص خود قابلیت نصب در ۶ جهت مختلف را داراست که درشکل زیر نشان داده شده است .گیربکس آویز شریف را میتوان بااستفاده از روش های مختلفی مانند فلنچ ورودی ، پایه و رابط به الکتروموتور متصل نمود . شافت خروجی این تیپ گیربکس نیز ( گیربکس شافت موازی ) در دو نوع هالو شافت و سالید شافت در دسترس می باشد ، در برخی از کاربرد های نیاز است تا گیربکس ترمز دار باشد که کارخانه شریف این امکان را به صورت مستقیم روی خود گیربکس به صورت سفارشی تولید میکند.

از سایر تجهیزات جانبی این گیربکس میتوان به موارد زیر اشاره کرد :

فلنچ ورودی و خروجی
سنسور های حرارتی ، لرزش ، فشار و سطح روغن
شرینک دیسک
اکسترودر
بازو گشتاور
اشاره نمود.

سایر اطلاعات فنی مرتبط با این نوع گیربکس در بخش بانک کاتالوگ سایت موجود می باشد.

اطلاعات فنی مختص این محصول نیز در دیتاشیت موجود در فایلهای مرتبط همین محصول در دسترس است.
