درایو های ال اس به صورت درایو تکفاز ال اس و سه فاز ال اس تولید شده است و سری H100 جزو پر کاربرد ترین سری ها است و از لحاظ فروش درایو ال اس،جزو پر فروش ترین اینورتر های کمپانی ال اس است، به صورت کلی اینورتر ال اس به صورت درایو تکفاز ال اس و سه فاز در سری ها و مدل های مختلف هستند که سبک کار و سنگین کار حساب می شوند،این محصول،اینورتر ۱ اسب LS است که مشخصات کامل آن همراه با کاتالوگ درایو ال اس و قیمت اینورتر ال اس را می توانید در سایت بازرگانی الکترواتکال ، نمایندگی فروش درایو ال اس مشاهده فرمایید؛بازرگانی الکترواتکال به عنوان نمایندگی فروش اینورتر ال اس تمامی خدمات مربوط به اینورتر ال اس را از جمله تعمیرات درایو ال اس انجام می دهد.
معرفی اینورتر ال اس
اینورتر LS یکی از اولین سری های کنترل دور است،که در کشور کره جنوبی توسط کمپانی LS پا به عرصه صنعت درایو نهاد؛
درایو تکفاز ال اس یا درایو سه فاز ال اس با توجه به برخورداری از عملکرد و کیفیت مناسب همیشه جزو گزینه های اول کارخانه جات و صنایع بوده است؛
همچنین درباره قیمت اینورتر ال اس می توان گفت که ارزش خرید بالایی دارد چرا که در بازه زمانی مناسب، جبران هزینه خود را با صرفه جویی در مصرف انرژی و امکاناتی که در اختیار مصرف کننده قرار می دهد می کند؛
فروش درایو ال اس در بسیاری از کشور ها با روند صعودی،موفق آمیز بوده است البته که به دلیل نوسانات ارز، قیمت اینورتر ال اس نیز در ایران روند صعودی داشته است.
اینورتر LS یکی از برندهای معروف و شناخته شده در کشور ایران و حتی در جهان است و بازرگانی الکترواتکال با ۲۵ سال سابقه نمایندگی فروش درایو ال اس است و همیشه سعی داشته ایم بهترین قیمت اینورتر ال اس را به دست مصرف کنندگان گران قدر برسانیم.
درایو H100
اینورتر سری LS-H100 مناسب برای فن و پمپ ساخت کشور کره جنوبی می باشد که در ادامه به بررسی اجمالی اینورتر H100 خواهیم پرداخت؛
به صورت کلی، درایوهای سری H100-LS از بهترین نمونه محصولات مناسب جهت کنترل فن و پمپ در توان های مختلف در صنعت جهان می باشد که می تواند در کاربری صنایع مختلف مورد استفاده قرار گیرد؛
کارایی همراه با سادگی از مهمترین ویژگی های محصولات کمپانی ال اس می باشد.
کاربرد درایو LS H100 :
- پمپ های صنعتی , فن های صنعتی کیلووات بالا (مختص به کاربرد های فن و پمپ)
- کنترل چند پمپ
- ماشین آلات غذایی
- صنعت پارچه
- دستگاه های بسته بندی
بازه توانی درایو H100 شرکت LS کره جنوبی:
- ورودی تکفاز ۲۲۰ ولت از توان ۰.۷۵ کیلووات الی ۱۸.۵ کیلووات (به اصطلاح تک به سه)
- ورودی سه فاز ۳۸۰ ولت از توان ۰.۷۵ کیلووات الی ۵۰۰ کیلووات (به اصطلاح سه به سه)
(هر ۰.۷۵ کیلووات = یک اسب)
مشخصات فنی اینورتر ال اس H100 :
-
مد کنترلی V/F CONTROL
-
مد کنترلی SLIP COMPENSATION
-
دارای کنترلر PID CONTROL دقیق تر
-
قابلیت کنترل سرعت توسط رفرنس آنالوگ
-
قابلیت کنترل سرعت توسط رفرنس پالس
-
دارای تنظیمات مربوط به کنترل چندین موتور حداکثر ۶(مصارف بوستر پمپ و..)
-
ابعاد بسیار کوچکتر نسبت به مدل IP5A
-
امکان نصب Side by Side اینورتر با حداقل فاصله ۲ میلی متر از یک دیگر
-
مقاومت ترمز داخلی
-
فیلتر خروجی EMC
-
چک ورودی DC Reactor
-
KEYPAD جدا شونده تا ۵ متر(آپشنال: کیپد جداشونده باید جداگانه خریداری شود)
-
پورت ارتباطی RS485-RTU برای تمامی مدل ها
-
قابلیت پارامتردهی توسط PC
-
تعویض و جایگزینی بسیار راحت فن دستگاه در صورت سوختن یا معیوب شدن
-
امکان استفاده از فلنچ مخصوص به عنوان هیت سینک در مکان های بسته و بدون تبادل هوا
-
دارای حالت کاری SLEEP و AWAKE برای کاهش مصرف برق
-
دارای سیستم RTC
-
تنظیم فرکانس خروجی تا ۴۰۰ هرتز
-
دارای IP20
-
قابلیت تنظیم کردن گشتاور راه اندازی
-
۷ کانال ورودی دیجیتال ۷* DI
-
۵ کانال خروجی دیجیتال ۵*DO
-
۲ کانال آنالوگ ورودی ۲*AI (ولتاژی و جریانی)
-
۳ کانال آنالوگ خروجی ۳*AO(ولتاژی و فرکانس و پالس)
-
۲ کانال رله دو کنتاکت ۱*Relay output
-
قابلیت تحریک ورودی های دیجیتال به هر دو صورت PNP & NPN
صفحه کلید انحصاری درایو H100 برای کاربردهای HVAC
صفحه کلید اینورتر ال اس h100 به جهت برآورده کردن عملکردهای استاندارد مورد نیاز برای درایو در صنعت HVAC طراحی شده است؛
از این صفحه کلید میتوان برای ارسال دستورات، تنظیم نمودن اینورتر و مانیتور نمودن وضعیت اینورتر H100 استفاده نمود؛
از امکانات این صفحه کلید میتوان به موارد زیر اشاره کرد:
- قابلیت انتخاب حالت HAND برای کنترل نمودن اینورتر به صورت محلی و حالت AUTO جهت کنترل اینورتر از راه دور
- حالت HAND برای تعیین فرکانس و همچنین ارسال دستور راهاندازی و توقف درایو به صورت دستی و از روی صفحه کلید به کار میرود
- در حالت AUTO اینورتر میتواند از طریق ورودیهای دیجیتال، آنالوگ، درگاه شبکه و همچنین صفحه کلید کنترل شود
- امکان مانیتور نمودن پیغامهای خطای رخ داده در اینورتر
- نمایش مقدار پیشفرض و مقدار حاضر، حین تغییر تنظیمات یک پارامتر
- امکان ذخیره سازی تنظیمات اینورتر H100 در صفحه کلید و انتقال تنظیمات با استفاده از آن به اینورترهای H100 دیگر
- امکان مشاهده و بررسی صرفا لیست پارامترهایی که مقادیر آنها نسبت به مقادیر پیشفرض کارخانه تغییر کرده است
در صورت خرابی یا پیش آمدن ایراد فنی در اینورتر ۱ اسب LS یا صفحه کلید اینورتر ال اس H100 میتوانید با بخش تعمیرات درایو ال اس،بازرگانی الکترواتکال تماس حاصل فرمایید.
-
کلید لغو کردن (ESC)
-
در پروسه ویرایش کردن، از داده های ذخیره شده قبلی استفاده می شود.
-
هنگام تغییر کد گروه، به اولین گروه تغییر می کند.
-
همچنین در موقعیت تغییر MODE، به حالت مانیتور باز می گردد.
-
-
کلید برنامه (PROG/ENT)
-
وقتی یکبار فشار داده می شود، به حالت ویرایش پارامتر تغییر می کند.
-
وقتی که پس از ویرایش داده ها فشار داده می شود، داده های تغییر یافته ذخیره می شوند.
-
-
کلید چپ/راست (Left/Right)
-
برای سوئیچ بین گروه ها استفاده می شود.
-
-
کلید بالا/پایین (Up/Down)
-
از سوئیچ کردن بین کد ها و ویرایش مقادیر داده استفاده می شود.
-
-
کلید دستی (HAND)
-
برای انتخاب کنترل از طریق کی پد (HAND) استفاده می شود.
-
کنترل سرعت (کلید HAND و کلید UP/DOWN)
-
-
کلید خاموش شدن اتوماتیک (OFF)
-
حالت خاموش یا ریست خطا
-
-
کلید چند منظوره (MULTI)
-
برای ثبت کد های کاربر استفاده می شود.
-
-
کلید خودکار (AUTO)
-
برای انتخاب عملکرد AUTO استفاده می شود.
-
-
امکان اتصال به نرم افزار Drive View7 با پورت USB یا ترمینال RJ45
شماره کابل | نوع کابل |
کابل RJ45 به ۹ پین | |
کابل همه منظوره، مبدل ۹ پین به USB RS485 به RS232 |
|
کابل USB (کابل دانلود PLC XGT) |
-
دارای واحد کپی کننده هوشمند (Smart copier)
- بدون نیاز به اتصال برق به داریو
- دارای فیدبک LED
- خواندن/نوشتن پارمترها
- نصب آسان
-
دارای ابعاد ۳۴ درصد کوچکتر در مقایسه با اینورتر IP5A
-
قابلیت نصب پهلو به پهلو یا کنار هم با حداقل فاصله از یکدیگر
-
نصب ساید بای ساید برای اینورتر های با توان ۳۷ الی ۵۰۰ کیلووات در دسترس نیست.
-
فانکشن های درایو H100
درایو های LSVL-H100 درایو های هوشمندی هستند که مجهز به فانکشن های مختلف حفاظتی و عملکردی برای فعالیت مداوم و پایدار در پاسخ به تغییرات محیطی خارجی هستند.
مانند فانکشن های زیر:
-
عملکرد Soft Fill
از آسیب دیدن پمپ ناشی از تغییر فشار شدید در حین کار اولیه پمپ ها یا داخل پمپ ها جلوگیری می کند.
-
شیب استارت و شیب توقف
با تنظیم زمان Acce/Dec (شتاب افزایشی/ شتاب کاهشی) در هنگام عملکرد اولیه پمپ، از آسیب دیدن پمپ جلوگیری می کند.
-
دارای Dec Valve Ramp
با تنظیم زمان کاهش شتاب Dec می توان از آسیب پمپ و لوله ناشی از تغییرات ناگهانی فشار در هنگام توقف پمپ ها یا بسته شدن شیر پمپ جلوگیری می کند.
-
کنترل چندین موتور
فانکشن MMC زمانی استفاده می شود که از یک درایو برای کنترل موتورهای متعدد (حداکثر ۶ موتور) در سیستم پمپ استفاده شود. (۱ موتور اصلی و ۵ موتور کمکی)
(در صورت اضافه کردن کارت توسعه ورودی خروجی، امکان کنترل تا ۸ موتور نیز وجود دارد.)
-
زمان بندی (زمان رویداد: ساعت دقیق)
RTC به گونه ای مورد استفاده قرار می گیرد که توابع انتخاب شده در طول زمان تعیین شده قابل اجرا باشند. (امکان تنظیم توابع مختلف از جمله Fx ، Rx ، زمان Dec/Ace چنگانه، فرکانس چندگانه ، توابع مربوط به PID و Pre-Heat).
-
فانکشن جبران ساز جریان (فلو)
تلفات هیدرولیکی را که هنگام طولانی شدن طول لوله ها اتفاق می افتد جبران می کند و بسته به فرکانس خروجی اینورتر ضریب جبران جریان را اضافه می کند.
-
دارای فانکشن Pump Clean
با استفاده از این قابلیت امکان پاکسازی اجسام خارجی از پروانه پمپ وجود دارد. با استفاده از این قابلیت طول عمر پمپ افزایش می یابد.
-
دارای فانکشن جبران ساز PID موتورهای کمکی
در زمان کاهش تعداد موتورهای کمکی در بوستر پمپ ها، فشار کاهش پیدا می کند و جریان عبوری از خط لوله افزایش پیدا می کند، با استفاده از این آپشن می توان کاهش فشار را جبران کرد.
-
دارای فانکشن تنظیم بار
منحنی های بار (جریان و قدرت) را بر اساس فرکانس درایو ایجاد می کند تا منحنی خصوصیات بار مورد نیاز برای “Under Load” و ” Pump Clean ” ایجاد شود.
-
دارای مد آتش Fire Mode
هنگامی که یک فوریت اضطراری مانند آتش سوزی در فن ساکشن/اگزوز اتفاق می افتد ، اما سخت افزار خراب نمی شود و نقص اساسی ندارد، درایو به طور مداوم برای محافظت از سیستم های دیگر تحت فرکانس و جهت تعیین شده کار می کند.
-
فعال کردن Power-on Resume
هنگامی که درایو دلیل قطع برق پس از قطع شدن به در کنترل ارتباط راه اندازی مجدد می شود ، از Power-on Resume” “برای ادامه فرمان کنترل قبلی استفاده می شود.
-
حالت Sleep ،Sleep Boost و Wake up
برای قرار دادن درایو در حالت آماده به کار و راه اندازی مجدد آن با استفاده از مقدار انرژی مورد استفاده درایو برای محاسبه مقدار انرژی ذخیره شده استفاده می شود.
-
افزایش گشتاور خودکار
درایو با کنترل سطح تقویت کننده برای تناسب بار به تنهایی ، ولتاژ خروجی متناسب را برای درایو فراهم می کند.
-
کنترل روغنکاری
هنگامی که فرمان کنترل در سیستمهای جریان(فلو)/روغنکاری انجام می شود، سیگنال های روغنکاری قبل از روشن شدن موتورها برای مدت معینی خروج می شوند. کنترل درایو بلافاصله از نقطه خروجی سیگنال شروع می شود تا زمانی که سیگنالها پس از زمان تنظیم شده خاموش شوند.
-
کنترل دمپر
هنگامی که یک دمپر در پیکربندی سیستم وجود دارد، درایو به دمپر فرمان باز یا بسته شدن یا دریافت سیگنال های بازخورد برای حفاظت را می دهد.
-
تشخیص شکستگی لوله
هنگام کار با PID ، آسیب لوله یا نشتی برای نمایش هشدار یا سفر مشخص می شود.
-
تشخیص سطح
هنگامی که درایو تحت فرکانسی کمتر از فرکانس منبع تنظیم شده (ولتاژ ، جریان و غیره) عمل می کند، مقادیری که باید تشخیص داده شود بیشتر یا کمتر از مقادیر تعیین شده کاربر است ، باعث ایجاد یک تریپ یا فعال سازی رله برای عملکرد محافظتی می شود.
-
دارای فانکشن Pre-heat
هنگامی که موتورها در حالت ثابتی هستند موتورها را با خروجی جریان مستقیم گرم می کند تا از متراکم شدن موتورها جلوگیری شود.
-
تحت حفاظت بار
هنگام کارکردن پمپ ها بدون آب و خشک با فرکانس تنظیم شده، درایو آلارم می دهد.
-
KEB ، بافر انرژی جنبشی
در صورت از دست دادن یا قطع لحظه ای برق ورودی ، در صورت تنظیم KEB ، درایو با استفاده از انرژی باز تولید شده موتور در طول دوره وقفه، ولتاژ پیوند DC را حفظ می کند.
-
جبران سازی PID Aux Motor
با افزایش تعداد موتورهای کمکی ، جریان لوله افزایش می یابد و فشار لوله کاهش می یابد. ” PID Aux Motor” برای جبران افت فشار مناسب موتور داده شده هنگام کار با موتورهای کمکی استفاده می شود.
-
تنظیمات ماکرو
اگر برنامه خاصی انتخاب شود، استفاده از پارامترهای تکراری و تغییر مقادیر مجموعه در یک گروه ماکرو ثبت می شوند.
کاتالوگ درایو ال اس را می توانید در این بخش دانلود فرمایید.
مدهای کنترلی |
مد کنترلی V/Fبلوک جبرانگر لغزش |
|
دقت تنظیم فرکانس |
دیجیتال: ۰.۰۱ هرتزآنالوگ: ۰.۰۶ هرتز (فرکانس ماکزیمم ۶۰ هرتز) |
|
فرکانس ورودی |
۵۰ الی ۶۰ هرتز |
|
فرکانس خروجی |
۰ الی ۴۰۰ هرتز |
|
ولتاژ ورودی و توان نامی درایو |
از توان ۰.۷۵ الی ۱۸.۵ کیلووات ولتاژ سه فاز ۲۰۰ الی ۲۴۰ ولتاز توان ۰.۷۵ الی ۵۰۰ کیلووات ولتاژ سه فاز ۳۸۰ الی ۴۸۰ ولت |
|
الگوی V/F |
خطی، کاهشی اضافه بار مربعی ، یوزر V/F |
|
ظرفیت اضافه بار |
از توان ۰.۷۵ الی ۹۰ کیلووات، جریان نامی: ۱۲۰ درصد برای یک دقیقهاز توان ۱۱۰ الی ۵۰۰ کیلووات، جریان نامی: ۱۱۰ درصد برای یک دقیقه |
|
افزایش گشتاور( Torque Boost) |
دستی و اتوماتیک |
|
روش های کنترل درایو |
از طریق یکی از روش های کی پد، برد ترمینال یا کنترل شبکه |
|
روش های تنظیم فرکانس |
سیگنال آنالوگ : ۰-۱۰ ولت ، -۱۰ تا ۱۰ ولت ، ۰-۲۰ میلی آمپرروش دیجیتال: کی پد و ورودی قطار پالس |
|
فانکشن های عملکردی |
کنترل PID ، عملکرد بالا-پایین، کنترل سه سیمه، ترمز DC، محدوده فرکانسی،جامپ فرکانس،بلوک جبرانگر لغزش، جلوگیری از چرخش معکوس،ری استارت اتوماتیک، تیونینگ خودکار، بافر انرژی،flux braking،کاهش جریان نشتی، MMC,، easy start |
|
ترمینال های ورودی |
۷ ورودی دیجیتال مولتی فانکشن(P1~P7) |
عملکرد فوروارد، عملکرد معکوس،ریست، خطای خارجی، امرجنسی استپ،افزایش و کاهش سرعت چند مرحله ایی (بالا، متوسط و پایین)، کنترل DC در زمان استپ،انتخاب موتور دوم، افزایش فرکانس، کاهش فرکانس،عملکرد سه سیمه،تغییر به عملکرد عمومی از عملکرد PID، عملکرد اصلی در زمان عملکرد آپشنال، تثبیت فرکانس فرمان آنالوگ،انتخاب استپ کاهش سرعت و افزایش سرعت عملکرد jog، فرکانس متوالی (بالا، متوسط و پایین)، |
ورودی قطار پالس |
۰ الی ۳۲ کیلوهرتز، سطح پایین: ۰ الی ۰.۸ ولت، سطح بالا: ۳.۵ الی ۱۲ ولت |
|
ترمینال های خروجی |
دارای یک خروجی کلکتور باز مولتی فانکشن |
خروجی خطای درایو و خروجی کنترل وضعیت درایو |
دارای ۵ خروجی رله NO/NC,NO |
||
دارای ۲ خروجی آنالوگ ولتاژی و جریانی |
۰-۱۰ ولت DC و ۰-۲۰ میلی آمپر : قابل انتخاب برای فرکانس، جریان، ولتاژ، ولتاژ جریان مستقیم |
|
خروجی قطار پالس |
ماکزیمم ۰ الی ۳۲ کیلوهرتز، ۰ الی ۱۲ ولت |
|
فانکشن های حفاظتی |
تریپ |
اضافه ولتاژ، ولتاژ پایین، اضافه جریان،تشخیص اضافه جریان، ، خطای ترمز خارجی، فانکشن ایمنیبالارفتن دمای درایو، حفاظت دمایی موتور، حفاظت از دست رفتن فاز،حفاظت اضافه بار، خطای شبکه، از دست رفتن فرمان فرکانس، خرابی سخت افزارخرابی فن خنک کننده، مشکل دار شدن pre-PID، تریپ عدم وجود موتور |
آلارم |
جلوگیری از متوقف شدن، اضافه بار، کاهش بار، خطای انکودر،خرابی فن، از دست رفتن دستور کی پد، از دست رفتن دستور سرعت |
|
یونیت ترمز دینامیکی |
از توان ۰.۷۵ الی ۳۰ کیلووات و به صورت داخلی استدر سایر توان ها به صورت آپشنال است. |
|
فیلتر EMC داخلی |
توان های ۰.۷۵ تا ۳۰ کیلووات و توان ۱۱۰ تا ۵۰۰ کیلووات فیلتر EMC به صورت داخلی وجود دارد (C3).همچنین توان ۳۷ تا ۵۵ کیلووات به صورت آپشنال تهیه می شود.لازم به ذکر است در رنج ۷۵ تا ۹۰ کیلووات، فیلتر داخلی وجود ندارد، بدون نیاز به فیلتر استاندارد EMC را پوشش می دهد. |
|
چوک یا راکتورDC داخلی |
از توان ۳۷ الی ۵۰۰ کیلووات |
|
پورت شبکه |
شبکه های ModBus-RTU, RS485, BACnet MS/TP, MetaSys-N2 LonWorks به صورت آپشنال است |
|
کارت های آپشنال توسعه و PLC |
PLC, I/O Expansion, Safety, Synchronization, Binary Input |
|
کارت های آپشنال انکودر |
Encoder, 24V Encoder, Position Control Option |
|
استاندارد و تاییدها |
[Marin] ABS, BV, CCS, DNV/GL, |
|
درجه حفاظت بدنه |
IP 20 |
کاتالوگ اینورتر ۱ اسب LS را می توانید در این بخش دانلود فرمایید.

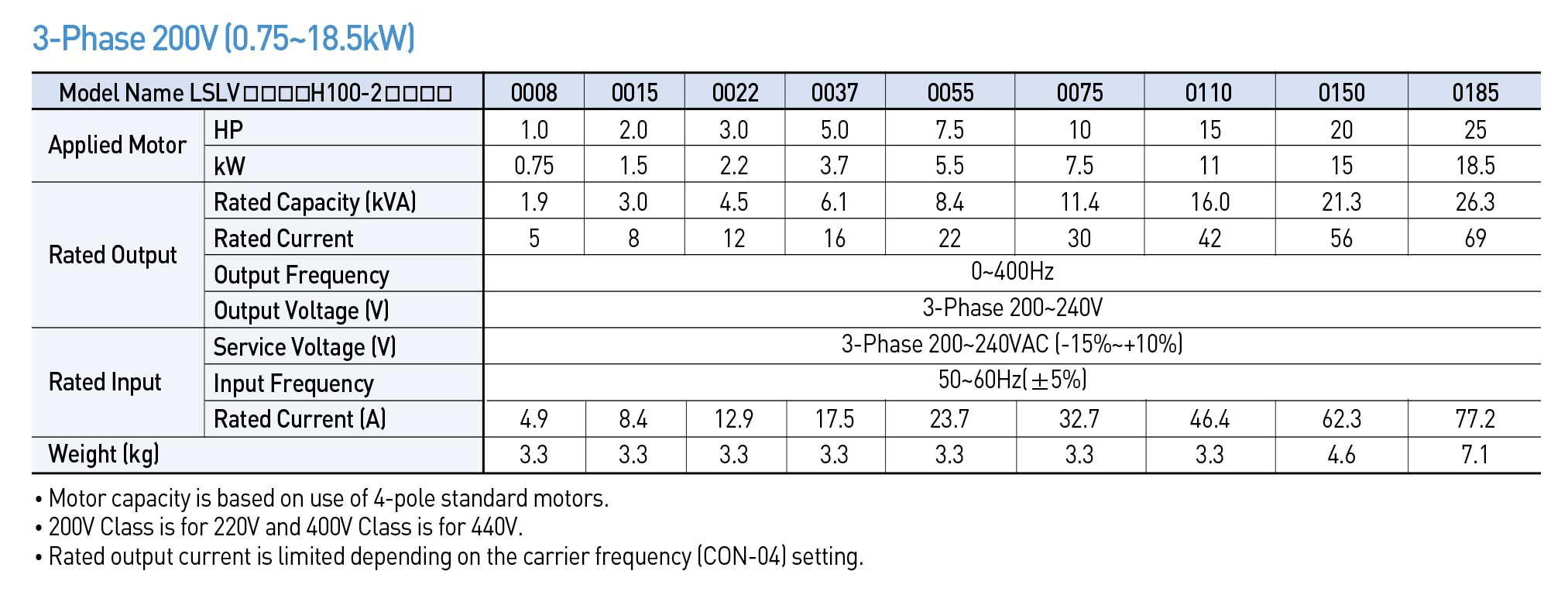

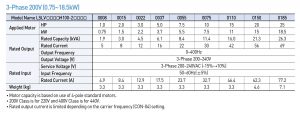

مدل ۲۲۰ ولت(۰.۷۵ الی ۱۸.۵ کیلووات) |
۰۰۰۸ |
۰۰۱۵ |
۰۰۲۲ |
۰۰۳۷ |
۰۰۵۵ |
۰۰۷۵ |
۰۱۱۰ |
۰۱۵۰ |
۰۱۸۵ |
|
توان موتور |
اسب بخار |
۱ |
۲ |
۳ |
۵ |
۷.۵ |
۱۰ |
۱۵ |
۲۰ |
۲۵ |
کیلووات |
۰.۷۵ |
۱.۵ |
۲.۲ |
۳.۷ |
۵.۵ |
۷.۵ |
۱۱ |
۱۵ |
۱۸.۵ |
|
مشخصات خروجی |
جریان نامی (آمپر) |
۵ |
۸ |
۱۲ |
۱۶ |
۲۲ |
۳۰ |
۴۲ |
۵۶ |
۶۹ |
فرکانس (هرتز) |
هرتز ۰ تا ۴۰۰ |
|||||||||
ولتاژ (ولت) |
سه فاز ۲۰۰ تا ۲۴۰ ولت |
|||||||||
مشخصات ورودی |
فرکانس (هرتز) |
۵۰~۶۰ هرتز (±۵درصد) |
||||||||
ولتاژ (ولت) |
سه فاز ۲۰۰ تا ۲۴۰ ولت (+۱۰درصد, -۱۵درصد) AC |
|||||||||
جریان نامی (آمپر) |
۴.۹ |
۸.۴ |
۱۲.۹ |
۱۷.۵ |
۲۳.۵ |
۳۲.۷ |
۴۶.۴ |
۶۲.۳ |
۷۷ |
مدل ۳۸۰ ولت(۰.۷۵ الی ۱۸.۵ کیلووات) |
۰۰۰۸ |
۰۰۱۵ |
۰۰۲۲ |
۰۰۳۷ |
۰۰۵۵ |
۰۰۷۵ |
۰۱۱۰ |
۰۱۵۰ |
۰۱۸۵ |
۰۲۲۰ |
|
توان موتور |
اسب بخار |
۱ |
۲ |
۳ |
۵ |
۷.۵ |
۱۰ |
۱۵ |
۲۰ |
۲۵ |
۳۰ |
کیلووات |
۰.۷۵ |
۱.۵ |
۲.۲ |
۳.۷ |
۵.۵ |
۷.۵ |
۱۱ |
۱۵ |
۱۸.۵ |
۲۲ |
|
مشخصات خروجی |
جریان نامی (آمپر) |
۲.۵ |
۴ |
۶ |
۸ |
۱۲ |
۱۶ |
۲۴ |
۳۰ |
۳۸ |
۴۵ |
فرکانس (هرتز) |
هرتز ۰تا ۴۰۰ |
||||||||||
ولتاژ (ولت) |
سه فاز ۳۸۰ تا ۴۸۰ ولت |
||||||||||
مشخصات ورودی |
فرکانس (هرتز) |
۵۰ تا ۶۰ هرتز (±۵درصد) |
|||||||||
ولتاژ (ولت) |
سه فاز ۳۸۰ تا ۴۸۰ ولت (+۱۰درصد, -۱۵درصد) AC |
||||||||||
جریان نامی (آمپر) |
۲.۴ |
۴.۲ |
۶.۵ |
۸.۷ |
۱۲.۲ |
۱۷.۵ |
۲۶.۵ |
۳۳.۴ |
۴۲.۵ |
۵۰.۷ |
کاتالوگ اینورتر ال اس h100 را می توانید در این بخش دانلود فرمایید.

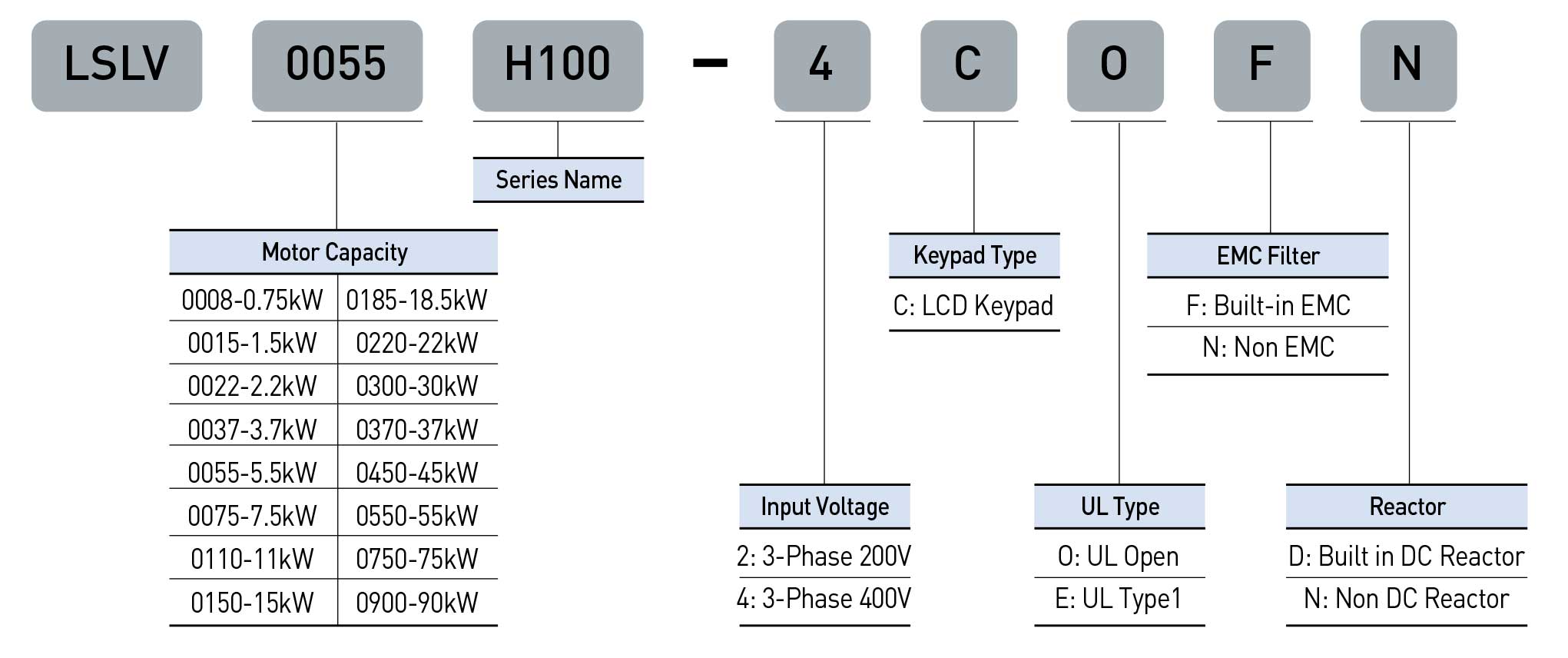

کد فنی اینورتر ۱ اسب ال اس
شماره |
عنوان |
اطلاعات مربوطه |
۱ |
مدل محصول |
LS Drive Starvert series |
۲ |
توان موتور |
۰۰۰۸: ۰.۷۵ کیلووات الی ۵۰۰ کیلووات |
۳ |
سری درایو |
H100 |
۴ |
ولتاژ ورودی |
۲: سه فاز ۲۲۰ ولت۴: سه فاز ۳۸۰ ولت |
۵ |
کی پد |
C: کی پد LCD |
۶ |
UL TYPE |
open :O |
۷ |
فیلتر EMC |
F: فیلتر EMCداخلیN: بدون فیلتر EMC |
۸ |
راکتور DC |
D: راکتورDC داخلیN: بدون راکتور DC |
کاتالوگ اینورتر ۱ اسب ال اس را می توانید در این بخش دانلود فرمایید.
نقشه سیم کشی اینورتر ۱ اسب LS
فیلتر EMC داخلی اینورتر ۱ اسب LS
در اینورتر H100 فیلتر EMC جهت سازگاری الکترومغناطیسی دستگاه و تطابق با استانداردهای مربوطه، به صورت داخلی نصب شده است؛
فیلتر EMC برای کاهش انتقال نویزهای الکترومغناطیسی از منبع تغذیه به درایو مورد استفاده قرار می گیرد؛ تمام درایوهای استاندارد دارای یک فیلتر EMC داخلی
می باشند که توسط مشتری یا کاربردهای صنعتی مختلف تعیین می گردد؛
در مواردی که فیلترینگ سطح بالاتری مورد نیاز باشد، فیلتر EMC خارجی را می توان به درایوی که فاقد فیلتر داخلی است، اضافه کرد.
به هر حال، بهترین عملکرد درایو زمانی است که فیلتر خارجی مناسبی به آن اعمال گردد؛
قیمت اینورتر ال اس با توجه به نوسانات بازار ارز فراز و فرود های زیادی دارد اما سایت بازرگانی الکترواتکال در تمامی احوال سعی داشته است قیمت در سایت را به روز نگه دارد.
منطبق بر استانداردها و تأییدیه های جهانی
اینورتر ۱ اسب LS دارای استانداردهای جهانی و تأییدیه هایی نظیر CE و UL می باشد.
روش های ارتباطی اینورتر ۱ اسب LS
اینورتر H100 انواع ارتباط های تحت شبکه را پشتیبانی می کند. برخی از این شبکه های ارتباطی عبارتند از:
- RS485 استاندارد
- پروتکل های Modbus RTU, Metasys N2 به صورت داخلی
- پروتکل BACnet MS/TP به صورت استاندارد
- شبکه LonWorks با اضافه نمودن کارت توسعه (آپشن)
تعویض آسان فن در اینورتر ۱ اسب LS
در مراقبت و نگهداری از یک اینورتر بدون شک یکی از مهم ترین کارها، بررسی و تعویض فن است. از همین رو جهت سهولت هر چه بیشتر کار با این اینورتر، فرآیند تعویض فن در H100 بسیار آسان و بدون باز کردن بدنه درایو امکان پذیر است.
DC Reactor
چوک DC جهت کاهش هارمونیک ها و ارتقاء ضریب توان به کار می رود. در اینورتر H100 کلاس ۴۰۰ ولت (ورودی سه فاز ۳۸۰ ولت)، از توان ۳۷ تا ۹۰ کیلووات، چوک dc (DC Reactor) به صورت داخلی تعبیه شده است.
استفاده مفید و بهینه از فضا با درایو H100
وقتی نیاز به استفاده از چندین اینورتر H100 وجود دارد، امکان نصب پهلو به پهلوی اینورترهای H100 باعث به حداقل رساندن مکان مورد نیاز شده و در نتیجه ابعاد تابلوی برق کاهش چشم گیری خواهد داشت.
کاهش ابعاد اینورتر H100 نسبت به اینورتر IP5A
در طراحی این دستگاه با اندازه گیری و آنالیز میزان حرارت تولید شده قطعات داخلی، چیدمان آن ها در دستگاه به گونه ای قرار گرفته که موجب شده ابعاد مدل H100 نسبت به مدل IP5A به مقدار ۳۴% حجم کمتری را اشغال نماید.
کاتالوگ درایو ال اس را می توانید در این بخش دانلود فرمایید.
سیستم کنترل پایدار اینورتر ۱ اسب LS
کمپانی ال اس، اینورترهای هوشمند H100 را به انواع قابلیت های کاربردی و حفاظتی مجهز کرده است، به گونه ای که H100 بتواند به شکلی پایدار نسبت به تغییرات بیرونی عکس العمل نشان داده و به طور مداوم به کار خود ادامه دهد.
بخشی از قابلیت های سیستم کنترل درایو H100
-
Soft Hill
این قابلیت در اینورتر H100 مانع افزایش ناگهانی فشار شده و از آسیب رساندن به پمپ جلوگیری می کند.
-
Start Ramp & End Ramp
اینورتر H100 با کمک این قابلیت می تواند پمپ را سریعاً به سرعت کاری خود برساند و در عین حال با ایجاد حرکت و توقفی نرم، مانع از آسیب دیدن پمپ خواهد شد.
-
قابلیت مهار ضربه قوچ در اینورتر ۱ اسب LS
در حین توقف پمپ و یا بسته شدن شیر مربوط به پمپ، معمولا ضربه ای به لوله ها، شیرآلات و پمپ موجود در سیستم وارد می شود که به نام ضربه قوچی شناخته می شود؛
این ضربه به مرور زمان باعث ایجاد خرابی پمپ و اداوات آبرسانی می شود؛
در اینورتر H100 برای جلوگیری از این آسیب، قابلیتی به نام مهار ضربه قوچ فراهم شده که با کند کردن شتاب توقف پمپاژ، این ضربه را میتوان مهار و دمپ کرد.
-
Multi Motor Control
این قابلیت که در اینورترهای LS تحت عنوان MMC شناخته می شود، زمانی به کار می رود که یک درایو برای کنترل چند موتور مورد استفاده قرار گیرد.
کاربرد MMC در کنترل یک متغیر مانند فشار، دبی یا دما به صورت حلقه بسته (PID) است؛
اینورتر H100 می تواند یک موتور اصلی و پنج موتور کمکی را بدون توجه به میزان مصرف یا بار سیستم کنترل نماید به گونه ای که مقدار متغیر مربوطه در سطح معینی حفظ گردد.
عملکرد هفت گانه اینورتر ۱ اسب LS
تنظیمات مورد نیاز برای هفت کاربری از پیش تعریف شده در قالب ۷ ماکرو به
گونه ای دسته بندی شده که دسترسی به آن ها ساده تر باشد؛
درایو فرکانس متغیر H100 دارای هفت ماکروی زیر می باشد:
-
Compressor (کمپرسور)
-
Supply Fan (فن تغذیه)
-
Exhaust Fan (فن تخلیه)
-
Cooling Tower (برج خنک کننده)
-
Circulation Pump (پمپ گردشی)
-
Vacum Pump (پمپ خلأ)
-
Constant Torque (بار گشتاور ثابت)
با توجه به تمامی این امکانات اینورتر ال اس h100 است که قیمت اینورتر ال اس را با صرفه اقتصادی می کند.
شما می توانید با مطالعه کاتالوگ درایو ال اس،نکات بیشتر راجع به این عملکردها بدست آورید.
نرم افزار LS Drive View
Drive View نرم افزاری کاربردی جهت پیکربندی و تحلیل عملکرد اینورترهای LS است؛
با استفاده از این نرم افزار می توان اینورتر را تنظیم نمود، تنظیمات را در کامپیوتر ذخیره کرده و به درایو دیگری منتقل نمود؛
رسم گراف از متغیرهای اینورتر مانند ولتاژ، فرکانس و جریان خروجی، تنها بخشی از قابلیت های این برنامه کاربردی است؛
اینورتر های سری H100 مجهز به درگاه USB هستند و برای برقراری ارتباط بین این درایوها و نرم افزار Drive View دیگر نیازی به درگاه سریال نخواهید داشت.
توابع حفاظتی اینورتر ۱ اسب LS
اینورتر H100 به توابع بسیار متنوعی برای محافظت از اینورتر و الکتروموتور مجهز است. این توابع محافظت که به صورت خطا نمایش داده می شوند عبارت اند از:
لیست خطاهای اینورتر ال اس H100:
-
اضافه جریان (Over current trip)
-
ناشی از سیگنال های خارجی (Trip caused by external signals)
-
جریان اتصال کوتاه (ARM short-circuit current trip)
-
اضافه دما (Overheat trip)
-
شکستگی لوله (Pipe broken trip)
-
فاز ورودی باز (Input open-phase trip)
-
زمین (Ground trip)
-
اضافه دمای الکتروموتور (Motor overheat trip)
-
اتصال برد ورودی- خروجی (IO board connection trip)
-
عدم اتصال الکتروموتور (No motor trip)
-
نوشتن پارامتر (Parameter write trip)
-
توقف اضطراری (Emergency stop trip)
-
از دست دادن/ نبودن فرمان (Command loss trip)
-
حافظه خارجی (External memory error)
-
کم باری موتور (Motor under-load trip)
-
اضافه ولتاژ (Overvoltage trip)
-
سنسور دما (Temperature sensor trip)
-
اضافه دمای درایو (Drive overheat trip)
-
آپشن قابل تعریف توسط کاربر (Option trip)
-
فاز خروجی باز (Output open-phase trip)
-
اضافه بار درایو (Drive overload trip)
-
فن (Fan trip)
-
ولتاژ پایین در حین کار (Low voltage trip during operation)
-
ولتاژ پایین (Low voltage trip)
-
ورودی آنالوگ (Analog input trip)
-
اضافه بار موتور (Motor overload trip)
-
از دست دادن/ نبودن فرمان کی پد (Keypad command loss trip)
-
دمپر (Damper trip)
-
شناسایی سطح (Level Detect trip)
-
مشکل همه موتورهای کمکی (All auxiliary motor failure trip)
هشدار های اینورتر ال اس H100:
-
خطای از دست دادن فرمان (Command loss trip warning)
-
اضافه بار (Overload warning)
-
کم باری (Under-load warning)
-
اضافه بار درایو (Drive overload warning)
-
کارکرد فن (Fan operation warning)
-
درصد ترمز مقاومت میرایی (دمپینگ) (Damping resistance brake percentage warning)
-
عمر خازن (Capacitor life warning)
-
تمیزی فن (Pump clean warning)
-
مد آتش (Fire mode warning)
کاتالوگ درایو ال اس را می توانید در این بخش دانلود فرمایید.
خلاصه ویژگی های اینورتر ال اس H100
- کنترلر PID داخلی
- حفاظت در برابر افت ولتاژ
- حفاظت در برابر اضافه ولتاژ
- کنترل از طریق شبکه های ارتباطی
- صرفه جویی انرژی saving Energy
- حفاظت در برابر کم باری و حفاظت در جابجایی فازها
- ایمنی در مقابل اضافه دما و محدوده جریان برای سخت افزار و نرم افزار

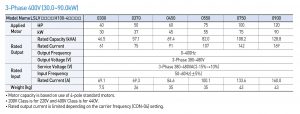

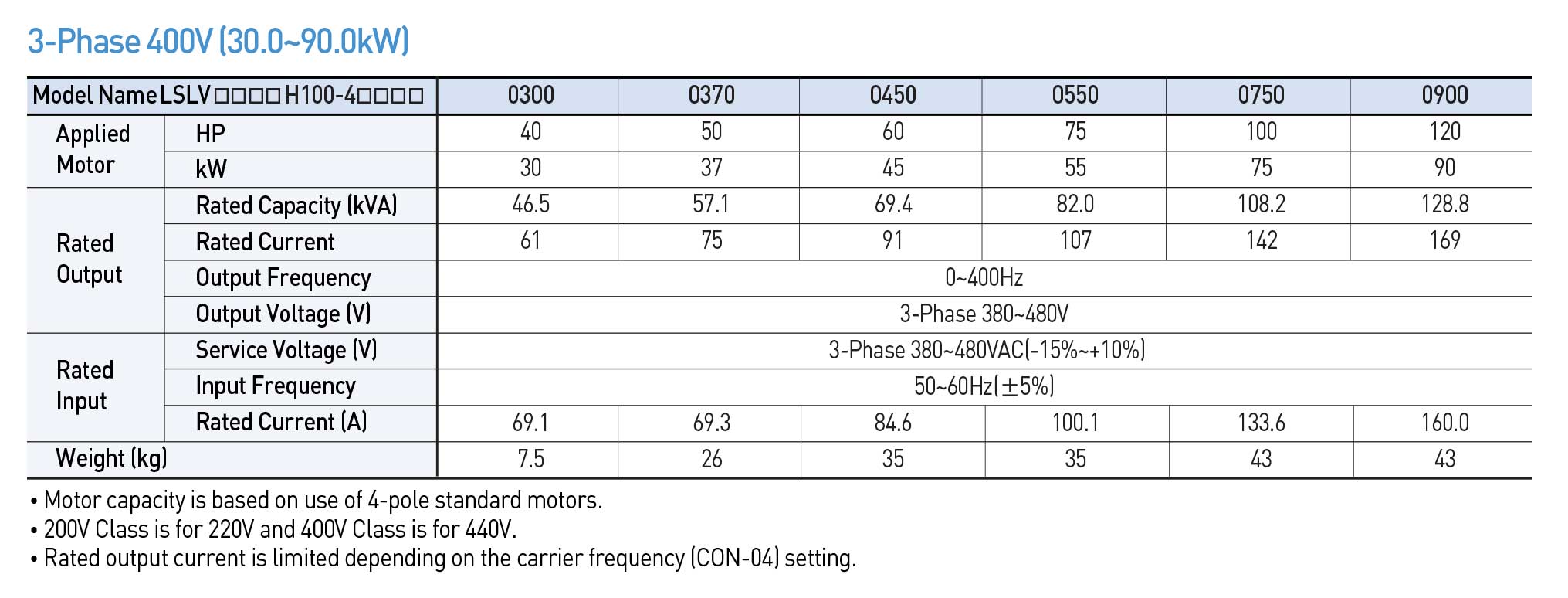

H100 جدول مشخصات فنی اینورتر تک فاز ال اس
قابلیت های نرم افزاری و امکانات جانبی Software features اینورتر ال اس H100
- مقاومت ترمزی برای تمامی توانها
- نرم افزار اتصال به کامپیوتر DriveView7 connection with RJ45 port
- کنترل Lubrication Control , Damper Control , Detection of Pipe Broken
- اتصال مستقیم سیستم اتوماسیون صنعتی Direct connection to industrial automation sys
- کنترل مدهای Wake-up , Sleep boost , Sleep , Aux Motor PID Compenstion , Fire Mode
- پشتیبانی از کارتهای BACnet MS/TP , Modbus-RTU , Metasys , Profibus-DP Card , Modbus-TCP Card ,
کاتالوگ اینورتر ال اس h100 را می توانید در این بخش دانلود فرمایید.
سوالات مهم راجع به اینورتر
فرق اینورتر و درایو چیست؟.
همه واژه های “اینوتر” – “درایو” – “کانورتر” – “VFD ” یا “۳VF” به صورت محاوره ای به دستگاهی که کنترل دور الکترموتورهای القایی را انجام میدهند گفته میشود هرچند از نظر علمی و ترجمه تحت لفظی هرکدام از آنها میتوانند معانی متفاوت و دیگری داشته باشند.
مزایای استفاده از اینورتر برای کنترل دور موتور چیست؟.
- کاهش جریان راه اندازی الکتروموتور
- راه اندازی نرم الکترموتور با شتاب دلخواه
- امکان توقف نرم با شتاب دلخواه
- کاهش شدید اسطهلاک ادوات مکانیکی
- صرفه جویی در مصرف انرژی به خصوص در کاربری های مثل پمپ و فن
- حفاظت کامل و پیشرفته الکترموتور و بار
- اصلاح ضریب قدرت الکتروموتور در شبکه برق ورودی
- دسترسی به توابع پیشرفته ای جهت افزایش کارایی الکترموتور در فرآیندهای صنعتی
- امکان مانیتورینگ و کنترل پیشرفته پارامترهای الکتریکی الکترموتور
- و غیره …
نکاتی که باید موقع انتخاب اینورتر ال اس مورد توجه قرار بگیرند،کدام است؟.
- با توجه به سطح ولتاژ تغذیه ورودی باید میان درایو تکفاز ال اس یا درایو سه فاز ال اس دست به انتخاب زد.
- توان و جریان الکتروموتور باید کوچکتر و یا مساوی توان و جریان اینوتر باشد.
- نوع کاربری الکتروموتور که میتواند سنگین و یا نرمال باشد.
- نیازهای خاص فرآیندی و سیستمی، همچون دقت بالا و دقیق در کنترل سرعت، ارتباط با شبکه های صنعتی و غیره …
- اگر دمای محیط نصب اینورتر بیشتر از ۴۰ درجه سانتیگراد باشد باید در انتخاب اینورتر مناسب، مدنظر قرارگیرد.
منظور از کاربری های نرمال و سنگین اینورتر چیست؟.
کاربری هایی نرمال :
کاربری هایی مثل پمپ، فن، هواکش و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی الکتروموتور بیشتر از ۱۲۰ درصد توان نامی الکتروموتور (طی حداکثر زمان ۶۰ ثانیه ) تجاوز نمیکند را کاربریهای نرمال و سبک می نامند.
کاربرهای سنگین :
کاربریهایی مثل جرثقیل، کانوایر، کمپرسور، همزن، آسیاب، سنگ شکن و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی موتور بیشتر از ۱۵۰ درصد توان نامی الکتروموتور (طی حداکثر زمان ۶۰ ثانیه ) تجاوز نمیکند را کاربریهای سنگین می نامند.
چگونه می توان از مدل های مختلف اینورتر ال اس،مدل متناسب خود را انتخاب کرد؟.
به طور کلی برای کاربری های عمومی مدل های IC5, IG5 و S100 متداول ترین مدل های مورد استفاده از اینورترهای LS میباشند؛
البته بستگی به برق تک فاز یا سه فازی که دارید باید تصمیم گیری کنید درایو تکفاز ال اس یا درایو سه فاز ال اس مورد نیاز شما است؛
اما جهت انتخاب تخصصی و دقیق میتوانید یا با مطالعه مدل های مختلف اینورتر ال اس در همین صفحه یا از طریق بخش کاتالوگ درایو ال اس با مشخصات بیشتر هرکدام از آنها آشنا شوید تا دستگاه متناسب با نیاز خود را انتخاب نمایید و یا اینکه جهت انتخاب مدل مورد نیاز از مشاوره رایگان کارشناسان تخصصی بازرگانی الکترواتکال استفاده نمایید.
قیمت اینورتر ال اس نیز با توجه به هر مدل و امکاناتی که در اختیار کاربران قرار می دهد متغیر است.
مدل های درایو تکفاز ال اس (تک فاز به سه فاز) کدام است؟.
بازرگانی الکترواتکال، نمایندگی فروش درایو ال اس پاسخگوی هر سوال دیگر شما در حوزه اینورتر ال اس،تعمیرات درایو ال اس و به صورت کلی اتوماسیون صنعتی است.
در سایت الکترواتکال در صفحه هر محصول اینورتر ال اس به کاتالوگ درایو ال اس و راهنمای نصب فارسی اینورتر ال اس و همچنین قیمت اینورتر ال اس می توانید دسترسی داشته باشید همچنین اگر در خصوص تعمیرات درایو ال اس درخواستی دارید می توانید ثبت کنید.
نحوه انتخاب اینورتر
برای انتخاب درایو مناسب با کاربری مورد نظرتان، شما باید به نکاتی مانند توان الکتروموتور ، برق ورودی دستگاه یعنی تک فاز یا سه فاز بودن آن توجه کنید.
با توجه به آن که میان درایو تک فاز ال اس یا درایو سه فاز ال اس باید دست به انتخاب بزنید؛
باید به تک فاز یا سه فاز بودن برق در دسترس خود آگاهی داشته باشید.
نوع کاربری الکتروموتور بعنوان مثال کاربری بالابر دارد یا فن و پمپ، تمامی این نکات کمک می کند که انتخاب درایو ال اس را ساده تر کند.
همواره توصیه می شود که کیلووات اینورتر را یک پله بالاتر از توان موتور انتخاب نمایید؛(ویژه کاربری های سنگین)
نکته مهمی که در خرید کالاهای صنعتی از جمله درایو ال اس اهمیت دارد،داشتن اطلاعات فنی لازم و مطالعه نکات مورد نیاز است و پیشنهاد می شود حتما کاتالوگ درایو ال اس را مطالعه کنید تا در فرآیند خرید و استفاده از محصول مشکلی پیش نیاید،همان طور که فروش درایو ال اس نیز نیازمند داشتن اطلاعات فنی است و بهترین گزینه خرید از نمایندگی رسمی است که بهترین قیمت اینورتر ال اس با خدمات پس از فروش و همچنین امکان تعمیرات درایو ال اس را می تواند در اختیار مصرف کننده قرار دهد.
تعمیرات اینورتر ال اس H100
تعمیرات درایو ال اس کاری تخصصی و نیازمند دانش فنی در حوزه اتوماسیون صنعتی است از این رو بازرگانی الکترواتکال سعی کرده است در خصوص تعمیرات درایو ال اس،مجرب ترین مهندسان و متخصصان این حوزه را گردهم آورد تا در بهترین حالت ممکن و در زمانی کوتاه تعمیرات درایو ال اس انجام شود؛
لازم به ذکر است درایو تکفاز ال اس یا درایو سه فاز ال اس هیچ تفاوتی از لحاظ کیفیت ندارند و همواره بدون نیاز به تعمیرات سالیان متمادی به کار خود ادامه میدهند و این نکته مثبت درایو های ال اس می باشد؛
ولی در هر حال شما می توانید برای تعمیرات درایو ال اس چه درایو تکفاز ال اس یا درایو سه فاز ال اس با بازرگانی الکترواتکال،نمایندگی فروش درایو ال اس تماس گرفته و مشاوره دریافت نمایید؛
تعمیرات درایو ال اس خود را سعی کنید به نمایندگی های اینورتر ال اس بسپارید چرا که در بسیاری از موارد در تعمیرات درایو ال اس جدا از بحث دانش فنی،قطعاتی که مورد نیاز برای تعویض است به صورت اورجینال در نمایندگی های ال اس به راحتی یافت می شوند و همچنین تعمیرات درایو ال اس نیازمند تجربه ای است که پس از گذراندن زمانی طولانی در تعمیرات درایو ال اس حاصل می شود.
در صورت نیاز به کاتالوگ درایو ال اس به صفحه مدل اینورتر مورد نظر خود بروید و در بخش کاتالوگ ها به کاتالوگ درایو ال اس دسترسی داشته باشید و در خصوص قیمت اینورتر ال اس نیز می توانید به صفحه محصولات اینورتر ال اس مراجعه فرمایید؛قیمت های سایت به ویژه قیمت اینورتر ال اس به روز است.
در خصوص کاتالوگ درایو ال اس سعی شده است موارد و مدل هایی از کاتالوگ درایو ال اس که ترجمه فارسی داشته اند نیز در اختیار شما عزیزان قرار گیرد.
انواع مدل های درایو LS
درایو تکفاز ال اس و درایو سه فاز ال اس در مدل های مختلف وجود دارند از جمله M100, iV5L , iV5 , H100 , S100 , IS7 , IP5A , IC5 , IG5-A , iE5 تولید میشود که متناسب با کاربری مد نظر میتوان مدل متناسب را انتخاب و استفاده نمود.
بازرگانی الکترواتکال
بزرگترین عرضه کننده محصولات اتوماسیون صنعتی
بازرگانی الکترواتکال با مدیریت دکتر توسطی (رییس اتحادیه ماشین آلات صنعتی و کشاورزی) و مهندس لطیفی افتخار دارد به عنوان نمایندگی اینورتر ال اس در ایران، به سراسر کشور، تمام خدمات اینورتر های ال اس این اینورترها از جمله تعمیرات درایو ال اس،عیب یابی،نصب و راه اندازی را به مشتریان درتهران و به صورت تماس تلفنی یا تصویری را در تمام کشور ارائه میدهد.
اینستاگرام بازرگانی الکترواتکال
نقد و بررسیها0
هنوز بررسیای ثبت نشده است.
